Introducción

El trasformador de potencia (TP) es una máquina eléctrica estática que permite la distribución de energía eléctrica al reducir/elevar las tensiones de transmisión y distribución, manteniendo la frecuencia. Desde el punto de vista técnico y de gestión del mantenimiento en las subestaciones eléctricas (SE), los TP son analizados y controlados mediante una serie de técnicas de medición donde se evalúa su condición y estado. Tanto el mantenimiento basado en la condición, como el análisis de tendencias a través del tiempo, permiten detectar fallas incipientes mediante la comparación de distintos parámetros medidos en el TP. En este artículo se presenta una metodología novedosa de evaluación no invasiva que contempla factores relacionados con: i) el sistema de aislamiento del TP; y, ii) los datos históricos recopilados del mantenimiento basado en la condición.

Los rangos de los parámetros utilizados son recomendados por las normas internacionales, tales como las propuestas por el IEEE (siglas en inglés de Instituto de Ingenieros Eléctricos y Electrónicos), el IEC (siglas en inglés de Comité Electrotécnico Internacional), o GOST (abreviatura de Gosudarstvenny Standart), según sea solicitado. Sin embargo, debido a que las pruebas son una muestra representativa de la máquina en el momento de su construcción, dichos estándares no contemplan el contexto operativo. La interpretación de los resultados requiere de un seguimiento a través del tiempo para determinar la degradación o algún cambio en el transformador ⁽⁴⁾.

Establecer una metodología considerando tanto el punto de vista técnico como el financiero será un reto por definir en las empresas eléctricas propietarias de los TP. Lo anterior, dado que la decisión de sustitución o permanencia de estos activos al haber cumplido con la vida útil estimada por el fabricante genera expectativa, o bien, en el caso de estimar su vida residual a partir de su condición operativa, puede generar beneficios económicos al tomar una buena decisión del cambio de la máquina en el momento oportuno.

De acuerdo con CIGRE ⁽⁵⁾, respecto a los modos de fallas más comunes en TP en una muestra de 799 SE, entre los tres primeros lugares están el sistema dieléctrico que representó un 28.48%; el factor térmico alcanzó un 32.12% de las fallas; y, el envejecimiento alcanzó un 12.34%. Por lo tanto, el estudio concluyó que la mayor cantidad de fallas en TP están relacionadas con el deterioro del sistema de aislamiento ⁽⁶⁾.

El deterioro térmico del sistema de aislamiento fue analizado por Arrhenius y Dakin, el cual se correlaciona el envejecimiento en función de la temperatura a través del tiempo ⁽⁶⁾. Por esta razón, el valor estimado de vida residual de un TP y su factor de aceleración de envejecimiento en por unidad debe ser menor a 1 y está limitado a 110°C ⁽⁷⁾. Se considera el papel dieléctrico como la principal restricción en la vida del transformador y por esta razón el eslabón más débil en el sistema dieléctrico de la máquina ^{(1) (2) (3)}. La vida residual del papel, y consecuentemente de los TP, se relaciona con la degradación térmica de la celulosa del aislamiento contenida en el papel, tomando como base las guías de carga de las normas IEC e IEEE.

El análisis debe incluir no solo la cargabilidad de la máquina, sino que debe contemplar algunos los eventos externos de cortocircuitos y descargas atmosféricas debido a su magnitud, para evaluar la integridad del aislamiento y por lo tanto determinar la vida residual. Establecer procedimientos para este fin será un reto en la investigación, por lo que el uso de técnicas novedosas (como redes neuronales) será de vital importancia para analizar la máquina ⁽¹⁾. Contando con las condiciones adecuadas se ha propuesto una metodología de análisis y de retiro de activos para TP ⁽⁹⁾, de esta manera se propone una opción para considerar transformadores reparados pues estos deben ser tratados de manera distinta debido al proceso de degradación que han sufrido.

Lograr un buen equilibrio entre aspectos técnicos y financieros será siempre una necesidad ⁽¹⁰⁾, por lo que las técnicas de mantenimiento basado en la condición tomarán cada vez más relevancia en las decisiones. Por esta razón, contar con una metodología de estimación de la vida residual ⁽⁸⁾, será un insumo importante para que las empresas eléctricas: i) maximicen el uso del activo; ii) tomen decisiones oportunas; y, iii) optimicen los recursos financieros.

Metodología para el cálculo del índice de vida residual

El nivel de envejecimiento de un transformador requiere del análisis de tendencias de acuerdo con el mantenimiento y monitoreo en línea de las distintas variables ⁽¹¹⁾. Se plantea una metodología en cuatro pasos para el cálculo del índice de vida residual para un transformador de potencia con aceite dieléctrico. A continuación, se presentan cada uno de los pasos.

Paso 1: Estimación de la vida residual Arrenius-Dakin

El teorema de Arrenius-Dakin (T) relaciona el efecto irreversible del envejecimiento de la celulosa del papel como resultado de una reacción química a una temperatura máxima ∅H de 110°C y una constante de cambio A0 en 1 por unidad ⁽⁷⁾. Esta relación es:

De acuerdo con el estándar IEEE Std. C57.91-1995, la ecuación 1 toma como referencia inicial un valor de grado de polimerización para un papel nuevo de 15 000, no obstante, una vez deteriorado el papel puede llegar a tener valores inferiores a 250 ⁽⁷⁾. Este punto será el más crítico para la condición dieléctrica del transformador de potencia. Correlacionando con el punto más caliente se puede calcular el factor de aceleración de deterioro o envejecimiento (FAA), establecido como:

Para una temperatura promedio de 55°C, el estándar IEEE Std. C57.91-1995 hace referencia a una vida residual base de 180 000 horas (h). De esta manera se puede estimar la vida residual del transformador de potencia (TAD) en horas a través de la siguiente ecuación:

Paso 2: Análisis de la minería de datos del mantenimiento basado en la condición

El análisis de la minería de datos debe enfocarse en técnicas de lógica difusa para estimar el índice de vida residual a partir de la evaluación de tendencias históricas. Debe considerar los siguientes aspectos: pruebas dieléctricas, condición del aceite, análisis de la gestión del monitoreo y verificar operar dentro de los rangos establecidos por las normas internacionales. Por esta razón, algunos modelos difusos pueden permitir establecer índices de condición de acuerdo con el estado del transformador de potencia. Para el diagnóstico difuso se necesitan establecer seis ajustes de jerarquías de acuerdo con la teoría y la experiencia. Los ajustes son representados por medio de la función de distribución desciende (μL(x)) y ascendiente (μH(x)) Demi-Cauchy o su combinación ⁽¹³⁾. Las funciones de jerarquías deben ser planteadas de la siguiente manera:

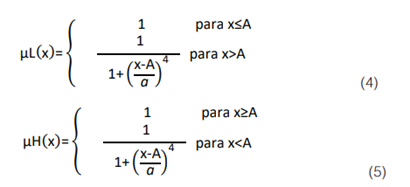

Los ajustes de las funciones pueden ser bajo, medio y alto (13), por lo tanto:

El índice de la lógica difusa resultante será el siguiente:

con:

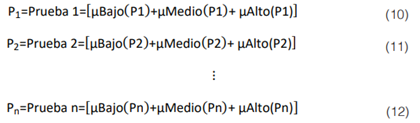

Cada prueba representa una entrada en la lógica difusa de acuerdo con lo expresado en ecuación 9. Las reglas son establecidas acorde a los estándares internacionales. Es importante normalizar los valores recolectados con la siguiente ecuación:

donde:

v: Valor de prueba.

v_f : Valor final.

v_f-1: Valor anterior.

Debido a la cantidad de datos es necesario el uso de herramientas computacionales como Matlab, Python, entre otros, para tener un bueno manejo de la información. Se utilizarán los datos del mantenimiento basado en la condición dieléctrica del papel y el aceite del transformador de potencia. Se deben incluir las pruebas dieléctricas al transformador ^{(12) (14)} y al aceite para determinar los factores F_Aisey F_Aisq, respectivamente.

Pruebas dieléctricas al transformador y su correspondiente factor F_Aise

El aceite de un TP debe ser un excelente refrigerante de los devanados y cumplir una óptima función dieléctrica en el sistema de aislamiento. El papel y el aceite dieléctrico son afectados por la temperatura (¹⁵), y por esta razón un aumento de temperatura superior a los valores del rango permitido traerá consigo un deterioro progresivo y un envejecimiento prematuro de la máquina. Mediante el uso de las técnicas de lógica difusa se plantea tomar en consideración las pruebas más relevantes como son: factor de potencia en porcentaje a los devanados, la resistencia al aislamiento en MΩ y la humedad en porcentaje. Las jerarquías de la lógica difusa son propuestas en el cuadro 1 de la siguiente manera:

Cuadro 1 Valores de pruebas según IEEE C.57.152.2013 ⁽¹⁴⁾.

Pruebas dieléctricas al aceite y su factor F_Aisq

Factores como el sobrecalentamiento, arcos eléctricos internos, descargas parciales entre otros ⁽¹⁶⁾, pueden producir subproductos de la descomposición del aceite y celulosa del papel. Es de esperar que exista una pérdida considerable de las capacidades mecánicas del papel debido a la oxidación, temperatura y vaporización del agua ⁽¹⁷⁾. Técnicas conocidas pueden ser utilizadas como lo son el monitoreo de los gases disueltos a través de pruebas de laboratorio. Apte et al. ⁽¹⁸⁾ proponen el uso de lógica difusa para determinar índices de concentraciones de gases. Las relaciones que se proponen para la metodología de este artículo son las mostradas en los cuadros 2 y 3 a continuación:

Cuadro 2 Relación de gases por degradación de aceite según IEC Std. 60567 ⁽¹⁹⁾.

Cuadro 3 Relación de gases por degradación del papel según IEC Std. 60567⁽¹⁹⁾.

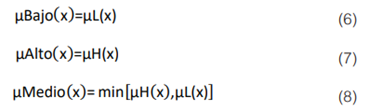

Para la aplicación de las técnicas de lógica difusa se calculan las jerarquías de acuerdo con las ecuaciones (6)(7)(8)(9) y (13). Dichas reglas se muestran en las siguientes tablas:

Cuadro 4 Relación de gases del aceite según IEC Std. 60567 ⁽¹⁹⁾.

Cuadro 5 Relación de gases del papel según IEC Std. 60567 ⁽¹⁹⁾.

Paso 3: Condición operativa (factor)

La capacidad operativa de un TP está determinada según sea refrigerado el aceite y, por lo tanto, sea extraído el calor. Esto puede ser por la ventilación natural (ONAN) o forzada (ONAF). No obstante, la máxima temperatura de un devanado (punto caliente sobre la temperatura ambiente) no debe exceder los 80 °C, en su rango de potencia normalmente. Pueden permitirse sobrecargas, pero estas deben ser analizadas de acuerdo con la curva de daño del transformador a fin de no comprometer la máquina.

Una sobrecarga mayor puede incurrir al transformador en una condición destructiva irreversible y muy peligrosa ⁽⁷⁾. Caso contrario, al utilizar un transformador en condiciones inferiores a las nominales podrían incrementar su vida residual debido que se desacelera el envejecimiento prematuro de la máquina. Se propone un factor de carga para las condiciones ONAN y ONAF de la máquina. Tomando en cuenta el máximo punto caliente sobre la temperatura ambiente y relacionando su cargabilidad se normalizada la potencia promedio (P prom) con el Teorema de Arrhenius-Dakin a partir de las siguientes ecuaciones:

P_ONAN: Potencia sin ventilación forzada.

P_ONAF: Potencia con ventilación forzada.

Paso 4: Determinación del Índice de Estimación de la vida residual

Una vez calculados los factores anteriores se debe determinar el índice de estimación de la vida residual a través de la siguiente ecuación:

donde:

Ind: índice de estimación de la vida residual.

F_Aise: factor de pruebas dieléctricas al transformador.

F_Aisq: factor de pruebas dieléctricas al aceite.

F_c: factor de carga (ONAN u ONAF).

V_res: vida residual en horas.

T_AD: valor en por unidad según teorema de Arrhenius-Dakin.

Resultados la determinación del índice de vida residual

Se analizan datos reales medidos en un transformador de potencia 138/34.5/13.8 kV, 30/45 MVA con enfriamiento ONAN/ONAF. A continuación, se aplican los pasos propuestos en la metodología:

Paso 1: Estimación de la vida residual Arrenius-Dakin

En la figura 4 se muestra la aplicación para el caso del TP en estudio, donde, al sustituir el valor máximo de temperatura presentado en la ecuación 3 y el cálculo de la vida residual en la ecuación 4, se estima una vida residual de 163 029 horas, o 0.9057 en por unidad. Sus cálculos son:

Factor de aceleración de deterioro F_AA:

Teorema de Arrhenius-Dakin T_AD y valor de vida residual en horas:

Teorema de Arrhenius-Dakin T_AD y valor de vida residual en por unidad V_pu:

Paso 2: Análisis de la minería de datos de mantenimiento basado en la condición

Pruebas al aceite y su factor FAisq

Para el análisis de los datos y el cálculo del factor químico, se toma en cuenta los datos obtenidos por medio del histórico del mantenimiento basado en la condición, figura 1, y del monitoreo en línea, figura 2. Estos datos son introducidos en la ecuación 13 para luego clasificarlos en los cuadros 4 y 5 de la lógica difusa, posteriormente se obtienen los siguientes factores:

Cuadro 6 Resultados de lógica difusa en pruebas fisicoquímicas.

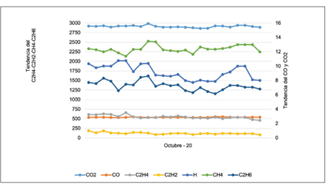

Figura 1 Tendencia de pruebas químicas por mantenimiento basado en condición.

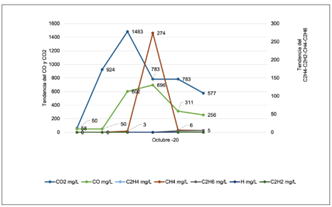

Figura 2 Tendencia de gases por monitoreo en línea.

Pruebas eléctricas y su factor F_Aise

Haciendo uso de la ecuación 13 y de acuerdo con los datos del histórico del mantenimiento basado en la condición según figura 3, se relacionan las variables de las pruebas eléctricas del aislamiento por medio de la lógica difusa y sus rangos establecidos en el cuadro 1, obteniendo así un F_Aise = 0.997.

Figura 3 Tendencia de pruebas eléctricas por mantenimiento basado en la condición y temperatura.

Paso 3: Condición operativa (factor FC)

El análisis se realiza en el objeto en estudio para una condición operativa ONAN cuya capacidad máxima es 30 MVA y la ONAF referenciada a 45 MVA. Las figuras 4 y 5 muestran los resultados obtenidos para cada capacidad máxima. Haciendo uso de las ecuaciones 14 y 15 se obtiene:

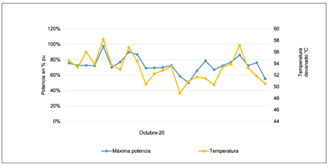

Figura 4 Tendencia operativa de cargabilidad ONAN según monitoreo en línea.

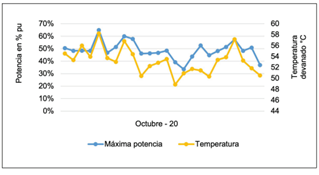

Figura 5 Tendencia operativa de cargabilidad ONAF según monitoreo en línea.

Paso 4: Determinación del Índice de Estimación de la vida residual

Para evidenciar el impacto térmico y el daño irreversible en los TP con el índice resultante, de acuerdo con los históricos del mantenimiento basado en la condición, se analizan tres casos:

Caso 1

Representa el índice y la vida residual estimada únicamente con datos obtenidos de pruebas eléctricas y físico químicas durante su mantenimiento basado en la condición. El cuadro 7 muestra los resultados obtenidos para el caso 1.

Cuadro 7 Índice y vida residual según mantenimiento basado en la condición.

Caso 2

Representa el índice y la vida residual estimado con datos obtenidos de pruebas eléctricas según su mantenimiento basado en la condición y físico químicas por gestión de monitoreo en línea. El cuadro 8 muestra los resultados obtenidos para el caso 1.

Cuadro 8 Índice y vida residual según mantenimiento basado en la condición y gases por monitoreo en línea.

Caso 3

Se considera un fallo para los ventiladores no obstante se requiere un aumento de la carga demandada. Para analizar el comportamiento de la temperatura y su efecto, se modela utilizando Matlab ajustándolo con la siguiente ecuación:

donde:

p1: 0.020705

p2: -0.32188

p3: 50.08100

por lo tanto, al relacionar el índice del mantenimiento basado en la condición con el TAD, se obtiene el deterioro acelerado del dieléctrico del papel y disminución de la vida residual estimada del TP en estudio de 54.89 a 13.78 años. La vida residual de un TP se debe estimar incluyendo su contexto operativo. Se evidencia que, tanto para las horas como los años de vida residuales, acorde con Arrhenius-Dakin y el factor de envejecimiento, no toman en cuenta los aspectos operativos de mantenimiento debido a que su ecuación contempla la máxima temperatura registrada.

Conclusiones

Una adecuada gestión del mantenimiento de transformadores de potencia debe ser basada en el uso de técnicas de monitoreo de condición, que apoyen todas las etapas de la gestión del activo, desde la especificación, compra y salida de operación. Lo anterior siempre debe basarse en normativas internacionales reconocidas, y complementando con datos históricos de la gestión del mantenimiento. Existen técnicas de monitoreo de transformadores de potencia que indican con mayor exactitud la vida residual de un transformador, como lo es el grado de polimerización. Esta técnica es un análisis directo de la descomposición de la celulosa. Sin embargo, es un método invasivo, que perjudica los indicadores técnicos y económicos de las empresas eléctricas en la gestión, pues se debe indisponer el transformador lo que produce energía no suministrada.

Los datos de las técnicas de monitoreo de tipo fisicoquímicos discrepan del monitoreo en línea. La precisión del dispositivo de monitoreo en línea muchas veces no es suficiente, lo que logró demostrar con la metodología propuesta, por lo que deben ser aplicadas algunas consideraciones para guiar la toma de decisiones. Las pruebas al aceite dieléctrico del transformador pueden indicar indicios de deterioro en el dieléctrico sólido y líquido, no obstante, con datos históricos se pueden establecer análisis complementarios basados en el análisis de datos. Esta es el aporte de la metodología propuesta, al establecer un índice de vida residual basada en la condición.

La capacidad operativa del transformador de potencia está relacionada directamente con cargabilidad, lo que afecta la temperatura de levantamiento. Para el caso en estudio, si el transformador opera con una ventilación natural (ONAN) y cargabilidad del 73 % (30 MVA), se obtiene un índice positivo de 1.27 veces (con respecto a su vida residual). En caso de aumentar la capacidad operativa vista desde el punto de vista de la carga, se recomienda iniciar la condición de ventilación forzada (ONAF) a una temperatura menor que en condiciones normales. Esto hará que el transformador térmicamente se encuentre en una mejor condición y este mantenga una inercia térmica mayor
