Introducción
Desde que fue desarrollado el ionómero de vidrio ha sufrido una evolución muy acelerada, en especial en los últimos años. Se registraron muchos cambios en el componente de polvo y líquido, dando lugar a cambios en sus características, registrándose buena capacidad de adherencia al esmalte y la dentina, buenos resultados estéticos y lo más importante su capacidad de liberación de flúor (Jiménez & Yamamoto, 2015).
Entre las propiedades más importantes de este cemento esta la adherencia química a las estructuras mineralizadas del diente, el cual se da mediante el intercambio iónico.
Otra propiedad importante es el coeficiente de variación dimensional térmica muy similar al diente (Verón et al., 2018).
Se han desarrollado mejoras en las propiedades del ionómero de vidrio, demostrado en diversas investigaciones.
Los ionómeros de vidrio han registrado limitaciones con respecto a sus propiedades físico químicas al momento de ser aplicadas.
Se identifica una baja resistencia al desgaste, fragilidad, microfiltración, pigmentación y en especial la facilidad de absorber y perder agua (Blanco et al., 2017; Jiménez & Yamamoto, 2015; Taron et al., 2015).
Por otro lado, el cemento de ionómero de vidrio tiene un alto grado de descarga de flúor, en especial al inicio del proceso de ionización.
Dicho flúor se adhiere o integra a la estructura mineral del esmalte y dentina durante varios meses y luego se estabiliza a un nivel constante (Casamayou et al., 2016; Hernández et al., 2013; Jiménez & Yamamoto, 2015). El flúor liberado le confiere propiedades cariostáticas en la estructura del esmalte y dentina, debido a que el fluoruro causa remineralización de las lesiones cariosas tempranas (Delgado et al., 2014; Verón et al., 2018).
Es gracias a ello que se ha disminuido la incidencia de caries, el fluoruro es anticariógeno promueve la remineralización de las estructuras del diente y en la cavidad bucal se incorpora con la saliva y la biopelícula dental, reduciendo la solubilidad del esmalte (Sismanoglu, 2019). Otra característica que confiere confianza y seguridad al operador al momento de elegir el material, es su buena estabilidad, buena resistencia a las fuerzas masticatorias, estética aceptable, buena dureza superficial y buen coeficiente de expansión térmica (Blanco et al., 2017; Taron et al., 2015).
El Ionómero de vidrio es uno de la materiales que mayor versatilidad ha demostrado y presenta muchas aplicaciones, como por ejemplo se puede aplicar como sellante de surcos y fisuras ha demostrado ser eficaz en la prevención de caries, en especial por la técnica de aplicación en presencia de humedad (Casamayou et al., 2016).
Los ionómeros también son usados para la cementación de bandas en los molares en los tratamientos de ortodoncia por la capacidad del material de liberar flúor y su mayor capacidad de adherencia al esmalte y al metal, por su bajo coeficiente de expansión térmica y su baja solubilidad en la boca (Piedra et al., 2016). El ionómero de vidrio es utilizado en los tratamientos de restauración atraumático por ser biocompatible con el complejo dentino-pulpar, mostrar una buena adhesión y por su capacidad de liberación de flúor.
Por otro lado, se ha reportado sensibilidad posoperatoria, frecuentemente como consecuencia de la formación de burbujas y a la microfiltración marginal, dichos fenómenos podrían verse disminuidos mediante la compactación del material al momento de la restauración, la cual puede ser en forma de presión digital (Basurto & Barragán, 2016; Rudloff et al., 2014).
La zirconia se presenta en la actualidad como un material para la fabricación de postes intraradiculares y coronas fabricadas con CAD/CAM, es con este material que el ionómero de vidrio ha fracasado.
Ya que se ha demostrado una adhesión nula o muy baja del cemento de ionómero de vidrio a la zirconia (Ríos et al., 2017).
En general el Ionómero de vidrio tiene algunas desventajas en la parte clínica, como es la fragilidad y la sensibilidad inicial a la humedad, lo que puede causar una disminución de la vida útil de la restauración. Estos efectos que sufre el ionómero como la sorción de humedad y la solubilidad a los ácidos puede causar daño a la restauración, facilitar su fractura y filtración marginal, lo que puede conllevar a una recidiva de caries y pérdida de sus propiedades (Matick et al., 2019).
Se han demostrado in vitro que existe microfiltración entre el diente y el ionómero de vidrio, generando paso de bacterias, fluidos, iones, sustancias químicas y ciertas moléculas. En la parte clínica el paso de estos elementos puede generar la hipersensibilidad, cambios de color en los márgenes, caries recidivante y complicaciones pulpares. La microfiltración registrada se podría deber a la mala adaptación del ionómero sobre el diente, como también por la solubilidad que presenta el cemento en el medio bucal (Jiménez & Yamamoto, 2015). Se podría explicar la solubilidad por la forma de fraguado que tiene este material, ya que se da una reacción acido-base entre el líquido y el polvo. Generando de esta manera un material altamente hidrosoluble, contribuyendo de esta manera a su fragilidad y falta de resistencia (Taboada et al., 2018).
La degradación del ionómero de vidrio se da por proceso de absorción desintegración y transporte de iones fuera del material. Dichos procesos se pueden ver alterados por la composición del cemento, y su incorporación de otros componentes como es el caso de las resinas o partículas metálicas (Taboada et al., 2018). Se ha demostrado en forma experimental que el ácido cítrico es el más dañino para a la estructura del Ionómero de vidrio, al ser expuesto a este el material de restauración se vuelve poroso, debilitando su estructura y ocasionando perdida del peso original (Cosio et al., 2015).
Del mismo modo se demostrado que al exponer a productos ácidos el ionómero de vidrio libera fluoruros, pero también puede producirse erosión del material de restauración, recientemente se han desarrollado cementos de alta viscosidad que han demostrado tener una mayor resistencia al desgaste y liberación de flúor (Bohner & Prates, 2018). Los daños que se pude generar en la superficie de este material por acción de los ácidos alimenticios o los ácidos producidos por la actividad bacteriana, alteran las propiedades y limitan la longevidad (Verón et al., 2018).
El Ketac Lolar y el ionómero Fuji II son materiales que se usan en dientes posteriores como base de restauraciones de clase I y II, reconstrucción de muñones y como material de restauración temporal.
También son usados en la dentición primaria como material de restauración en cavidades de clase I y como obturación temporal en el resto de preparaciones. Estos cementos tienen la presentación de polvo (composición de vidrio de aluminosillicato) y líquido (acido polialquenoico), en presentación de mezcla a mano y en sistemas de cápsulas predosificadas (Delgado et al., 2014; Jiménez & Yamamoto, 2015).
Materiales y métodos
Se realizó un estudio experimental in vitro. Se conformaron dos grupos para las dos marcas de ionómero de usó comercial, que fueron sometidos a pruebas de sorción de humedad y a disolución acida. Se utilizó una balanza analítica de legibilidad alta, tal como se muestra en la Figura 01.
Se elaboraron 20 troqueles de ionómero de marca Ketac Molar y 20 de la marca Fuji II. El ionómero se preparó siguiendo las indicaciones del fabricante. Para su confección se utilizaron empaques blíster, estos son moldes de plástico con cavidades en forma de ampolla, usándose como matrices para las mezclas de ionómero. Las muestras que presentaron algún defecto, como la presencia de burbujas fueron retiradas, quedando solamentemuestras homogéneas.
Los troqueles fueron almacenados durante 24 horas en un horno calefactor, que simulaba las condiciones de humedad y temperatura de la boca. Dicho almacenamiento permitió concluir el proceso de fraguado del cemento ionómero.

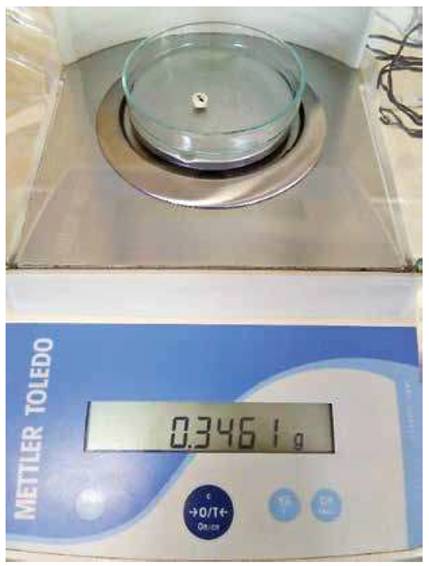

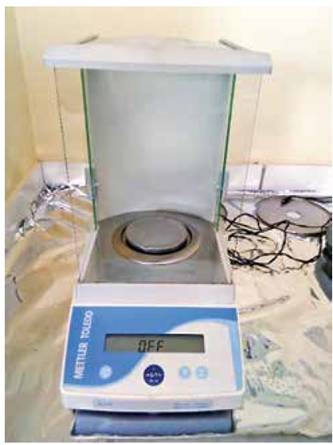

Para luego ser pesadas con una balanza analítica, obteniéndose una medición basal.

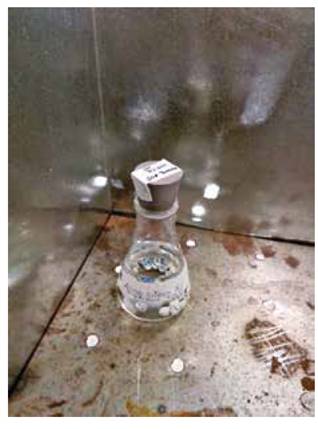

Los cuarenta troqueles fueron sumergidos en agua destilada durante 24 horas y almacenados en el mismo horno calefactor, tal como se observa en la Figura 02. Para volver a ser pesados en la balanza de precisión, obteniéndose una segunda medición, que permitió ver la sorción de humedad. Se tuvo especial cuidado con el secado de cada muestra para retirar el exceso de humedad, antes de ser pesado.
Finalmente las muestras fueron sumergidas a una solución de ácido cítrico al 3% durante 24 horas y almacenadas en un horno calefactor, tal como se observa en la Figura 03. Se volvieron a pesar las muestras después de dicho periodo.
Se tuvo especial cuidado en el secado de cada troquel, se utilizó papel secante para quitar el exceso de humedad. Esta tercera medición permitió ver la perdida en peso del material, por la acción del ácido cítrico.
La relación de la primera medición con la segunda se obtuvo una proporción de ganancia de peso por la sorción de humedad. Así mismo, la relación de la segunda medición con la tercera se obtuvo una proporción de pérdida de peso por la acción del ácido cítrico. Dichos porcentajes fueron sometidos a análisis estadísticos apropiados para comparación de grupos.
Pruebas de normalidad | |||||||
---|---|---|---|---|---|---|---|
Peso ganado en porcentaje por humedad | Peso perdido en porcentaje por acción del ácido cítrico al 3% | ||||||
Shapiro-Wilk | Shapiro-Wilk | ||||||
Tipo de Ionómero | Estadístico | gl | Sig. | Estadístico | Gl | Sig. | |
Ketac molar | 0,957 | 20 | 0,492 | 0,924 | 20 | 0,117 | |
Fuji II | 0,928 | 20 | 0,144 | 0,854 | 20 | 0,006 |
Peso ganado en porcentaje por humedad | Peso perdido en porcentaje por acción del ácido cítrico al 3% | ||||
Ketac molar | Fuji II | Ketac molar | Fuji II | ||
Media | 2,593 % | 1,451 % | 10,813 % | 18,624 % | |
Desviación estándar | 0,159 % | 0,063 % | 1,523 % | 2,866 % | |
Varianza | 0,025 % | 0,004 % | 2,320 % | 8,215 % | |
Mínimo | 2,32 % | 1,35 % | 8,34 % | 15,58 % | |
Máximo | 2,86 % | 1,57 % | 12,84 % | 24,10 % | |
Rango | 0,54 % | 0,22 5 | 4,50 % | 8,52 % |
Resultados
Con los valores de proporción de ganancia de peso por sorción de humedad y proporción de pérdida de peso por acción del ácido cítrico, se elaboró una base de datos, las cuales fueron sometidas a pruebas de normalidad. Se aplicó la prueba de Shapiro - Wilk, obteniéndose valores mayores de 0.05 por lo que se acepta la hipótesis que dice: que no hay diferencia y por tanto los datos provienen de una distribución normal, es decir son muestras homogéneas. Dichos resultados se pueden observar en la Tabla 1.
El porcentaje de ganancia de peso por sorción de humedad, tuvo una media de 2.59% para el Ionómero Ketac molar y una media de 1.45% para la marca Fuji II. Con respecto al porcentaje de pérdida de peso por acción del ácido cítrico, tuvo una media de 10.81% para el Ionómero Ketac molar y una media de 18,62% para la marca Fuji II, se pueden observar en la tabla 2.

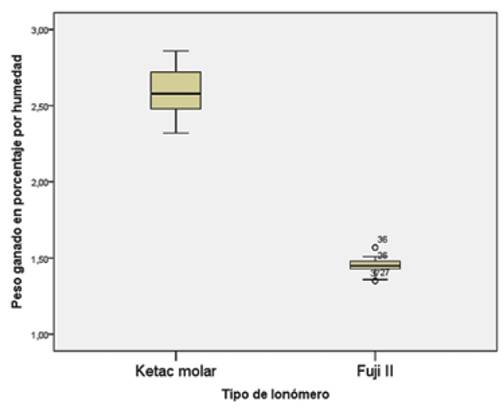

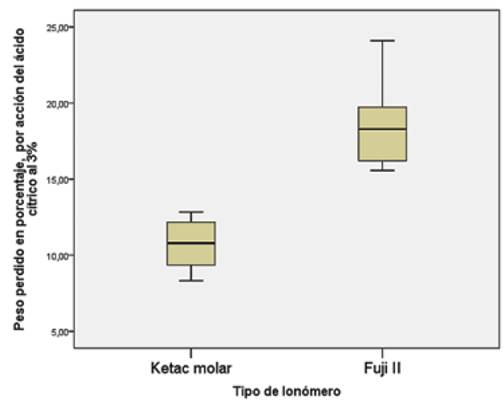

Se aplicó la prueba t de Student para muestras independientes, obteniéndose un nivel de significancia de 0.001 al comparar los grupos según porcentaje de ganancia de peso por sorción de humedad, se pueden observar en la figura 5. Se obtuvo un nivel de significancia de 0.001 al comparar los grupos según porcentaje de pérdida de peso por acción del ácido cítrico, se pueden observar en la figura 6.
Discusión
Desde su creación en 1969 este material ha sido objeto de constante mejora y diversificación. La solubilidad y la sorción de humedad por los materiales dentales en especial el ionómero de vidrio, puede considerarse un factor crítico, ya que suele interferir en la calidad y duración del material. En el proceso de fraguado del ionómero de vidrio absorbe agua y puede sufrir deshidratación, por lo que se sugiere el uso de protección de la superficie para mantener su dureza.
La eficacia de la protección está relacionada con la resistencia a la desintegración, su baja permeabilidad y su naturaleza hidrófoba (Bohner & Prates, 2018).
Se ha demostrado que ha mayor presencia del acondicionador del ionómero, mayor es la solubilidad, es decir mayor microfiltración.
También se ha registrado niveles altos de solubilidad y microfiltración es restauraciones de ionómero de vidrio sin acondicionador (Jiménez & Yamamoto, 2015). La microfiltración en restauraciones con o sin acondicionador, no mostraron diferencias estadísticamente significativas. Así mismo, es importante mencionar que al observar al microscopio se pudo ver irregularidades en la superficie del ionómero de vidrio, demostrándose de esta manera la solubilidad del material en el medio bucal (Jiménez & Yamamoto, 2015).
Con la finalidad de disminuir la capacidad de sorción de agua, se ha modificado los ionómeros de vidrio con resina, manteniendo estable la liberación de flúor, alcanzando la máxima resistencia en menor tiempo. Dichos cambios parecieran aumentar la resistencia de los ionómeros convencionales (Piedra et al., 2016). Es una propiedad intrínseca la absorción de líquidos, en especial en los primeros momentos, para luego estabilizarse (Taboada et al., 2018).
El proceso de endurecimiento del cemento de ionómero vidrio se da por una reacción acido base, generándose un fenómeno de ionización del material, produciendo una adhesión por fusión de las partículas de vidrio y la matriz, que da como resultado un material altamente hidrosoluble, vulnerable a la degradación de su superficie, por acción de los líquidos en especial de los ácidos (Taboada et al., 2018).
Se evidenciaron cambios en peso y en la rugosidad de la superficie del ionómero de vidrio de restauración, al exponerlos a diferentes enjuagues bucales, utilizando el tiempo como una variable interviniente en el proceso de degradación, desintegración y pérdida de peso (Taboada et al., 2018).
En la cavidad bucal estos materiales están sometidos a una serie de cambios físicos, mecánicos, químicos y cambios en la estética. Se ha demostrado que hay alteración química y física por la liberación lenta de minerales al ser expuesto a bebidas en la cavidad bucal. Se generan espacios pequeños en la superficie, con la consecuente colonización de bacterias y la posibilidad de desarrollar caries en las brechas generadas entre el diente y el material de restauración (Verón et al., 2018).
Los materiales con base de ionómero de vidrio sufren más sorción en el agua en comparación con materiales a base de resina (Matick et al., 2019).
Con respecto a la dureza superficial del ionómero de vidrio como material de restauración en cavidades de clase I, se ha demostrado que no existe diferencia estadística en dos espesores distintos (Taron et al., 2015). Una propiedad que se debe de tener en cuenta al momento de elegir el material de restauración es la resistencia acida. Se ha demostrado la solubilidad del ionómero de vidrio al medio ácido, el cual puede producir la erosión. Con la erosión ácida se da liberación de flúor que puede tomar contacto con la superficie del esmalte y la dentina (Bohner & Prates, 2018).
Exponer el ionómero de vidrio a una solución acida de baja concentración como es el ácido cítrico, genera una biodegradación, expresada en la desintegración del material con pérdida de peso (Cosio et al., 2015; Taboada et al., 2018).
Al someter el ionómero a distintas marcas de enjuagues bucales, se ha evidenciado variaciones significativas de la rugosidad del material de restauración y en el peso (p< 0,05) (Taboada et al., 2018).
En el medio bucal el ionómero de vidrio experimenta cambios químicos, se continúa dando la reacción acido-base que inicia el proceso de endurecimiento. El agua es parte del proceso de formación de la matriz del ionómero, pero la exposición prematura al agua puede producir cambios en su estructura y por lo que se hace necesario mantener el equilibrio hídrico en este tipo de cementos. Una dieta rica en alimentos ácidos sumados a la actividad metabólica de las bacterias productoras de ácidos, provoca erosión dental y predisposición a la caries. La presencia de los ácidos produce aumento en la rugosidad de los dientes y por ende un mayor aumento de la placa bacteriana (Bohner & Prates, 2018).
Se considera que la variación que presenta el ionómero de vidrio al ser sometidos a la acción de medios ácidos es muy compleja. Se encontró que al ser sometido al efecto de bebidas de consumo diario pierde minerales de aluminio, silicio y sodio, lo que representa la disolución del alumino silicato de sodio. El café produjo mayor disolución sobre el ionómero de vidrio, el agua mineral tuvo una menor disolución (Verón et al., 2018).
Conclusiones
Se concluye en el estudio In vitro, que la marca de ionómero de vidrio que ganó mayor peso por sorción de humedad en miligramos y porcentaje, fue el Ketac molar comparado al Fuji II. Por otro lado el ionómero de vidrio con una perdida mayor de peso en miligramos y porcentaje después de haber sido sometido a la acción del ácido cítrico al 3%, fue el Fuji II comparado con el Ketac molar.
PERÚ
