Introducción
En este artículo se exponen y explican algunas justificaciones de la utilidad de valerse de las redes de sensores inálambricas (RdSI) para el combate a los incendios forestales, y del mejoramiento de los indicadores ambientales PER que se lograría.
Hay diversos marcos o estructuras de análisis para la organización de un sistema de indicadores, siendo los basados en el marco causal los de mayor difusión internacional, ya que estudian las relaciones causa - efecto [2]. Los modelos utilizados basados en el principio de causalidad son dos: el modelo PER (Presión - Estado - Respuesta) desarrollado por la OCDE, (Organización para la Cooperación y el Desarrollo Económico), y el FPEIR (Fuerzas Motrices - Presión - Estado - Impacto - Respuesta), siendo éste último una versión extendida del primero, desarrollada por la AEMA, (Agencia Europea de Medio Ambiente) [3].
El modelo PER supone que las actividades humanas ejercen a) una presión sobre el medio, b) que éste registra cambios de estado en función de ellas, y que c) la sociedad responde mediante la adopción de medidas que tratarían de mantener los equilibrios ecológicos que le parecen adecuados. Para cada una de las acciones contempladas se desarrollan indicadores de presión, de estado y de respuesta. EL indicador para incendio se designa IPIF (índice de presión de incendio forestal)[4], [5]. La utilización de una red de sensores inalámbricos para la Detección Temprana de Incendios Forestales (DTIF) permite una variante en el cálculo del indicador, y esto incide favorablemente en la realidad ambiental del país.
Se pretende lograr la detección temprana del fuego para facilitar la reacción inmediata de los guardaparques y que la extinción sea en corto tiempo. Para esto se propone diseñar y desarrollar una red de sensores inteligentes empotrados (capaces de detectar el fuego, generar la alarma correspondiente y transmitirla) con elementos e infraestructura de menor costo posible y topología multipunto-multipunto, de menor consumo energético, diseminados por el bosque y ubicados estratégicamente.
Para la ubicación de los sensores se propone como una fuerte opción utilizar los árboles como torres naturales. Sin embargo se debe investigar el efecto que pueda tener en los esquemas de detección y transmisión para cualquier tipo de sensor (fuego, sonido, humedad, temperatura) el hecho de que la red esté en los árboles, y cuáles variables se deben tomar en cuenta. Una red de este tipo realiza una función análoga a la de algunas especies animales que vigilan su entorno desde los árboles y dan la alerta cuando el peligro acecha.
Antecedentes

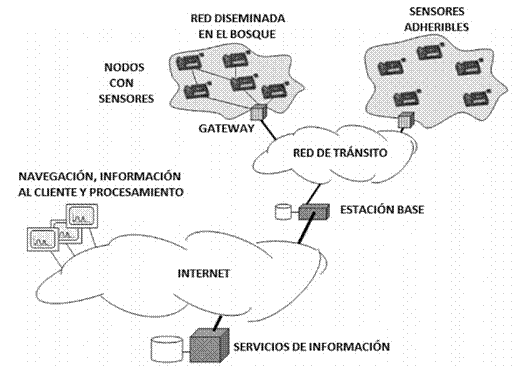

Una red inalámbrica de sensores es un conjunto de nodos interconectados entre sí mediante un canal de radiofrecuencia, que tienen una capacidad de procesamiento de datos acorde a la variable física y la función que desempeñan, Figura 1.
Los indicadores de Presión describen procesos [6] como la liberación o emisión de sustancias, agentes físicos y biológicos, el uso de los recursos o el uso del suelo por las actividades humanas [7]. Las presiones ejercidas por la sociedad se manifiestan como cambios en las condiciones ambientales.
Los indicadores de Estado describen, cuantitativa y cualitativamente, un fenómeno físico (como la temperatura), biológico (como la reserva marina) y químico (como la concentración de CO2en la atmósfera) en una cierta área del medio.
Debido a la presión sobre el medio, el estado del mismo cambia. Estos cambios provocan impactos sobre las funciones del medio, como la salud humana y de los ecosistemas, la disponibilidad de los recursos y la biodiversidad. Los indicadores de Impacto son usados para describir cambios en estas condiciones del medio.
Finalmente, los indicadores de Respuesta describen los esfuerzos sociales y políticos para prevenir, compensar, aminorar o adaptarse a los cambios en el estado del medio.
Las labores para el control del fuego forestal comprenden su detección como un primer paso. Se han investigado sistemas para detección temprana del fuego en Canadá, que pretenden la integración de variables atmosféricas (humedad relativa, temperatura del ambiente, clase de follaje, velocidad del viento, topología) y se obtiene un índice de susceptibilidad al fuego del medio [8], como se muestra en la Figura 2.
En España se integran señales infrarrojas para la decisión y alarma ante la presencia de fuego, utilizando el procesamiento de la imagen infrarroja mediante segmentación, filtrado y la detección de oscilaciones [9]. Se ha explorado en China la posible detección en tiempo real de fuego mediante la diseminación de sensores organizados en grupos, que envían los datos recogidos a los respectivos nodos de grupo formando una red neuronal que procesa los datos y produce un índice de ambiente como indicador de posible desarrollo de fuego. El nodo de grupo envía su índice a un coordinador de nodos y de acuerdo a los índices decide el peligro presente de incendio [10]. En Corea del Sur se investiga la vigilancia del bosque con una red de sensores con acceso a Internet vía middleware que almacena los paquetes recibidos en un servidor de base de datos [11].
En España se han desarrollado investigaciones para detectar la nube de humo del incendio mediante la utilización de cámaras de color, pero la iluminación de fondo produce falsas alarmas y el sistema es costoso. También se ha pretendido utilizar cámaras blanco y negro en la detección del humo, pero fallan con la distancia al fuego [12].
Existen diversos sistemas para la detección de incendios basados en la emisión infrarroja. En Europa, por ejemplo, se utilizan sistemas satelitales para detección, pero necesitan una extensión amplia de fuego para detectarlo y dependen de las condiciones atmosféricas [13], también se investiga la participación de varios satélites de órbita baja que parece prometedora [12]. Se han realizado investigaciones para la detección terrestre del fuego y pretenden realizarla automáticamente con sensores móviles y estáticos, que transmiten eventos a una unidad central de procesamiento, como el proyecto DEDICS de la Comisión Europea para el Programa de Aplicaciones Telemáticas [14]. En España se investiga el uso de sensores infrarrojos (cámaras) ubicados estratégicamente en el bosque, y se procesan las imágenes infrarrojas que estos capturen, con la intención de mejorar sustancialmente la relación señal a ruido y aumentar la probabilidad de detección correcta (PD), y disminuir la probabilidad de una falsa alarma (PFA) [15], [16]. Los sensores generan una alarma que transmiten a una estación central.
Criterio e indicador para incendio forestal
En la toma de decisiones la disponibilidad de información es un elemento que indiscutiblemente es básico, sin embargo el problema radica en la organización de la misma, y para tal efecto nos basamos en criterios, o sea aquellos temas o nombres de temas útiles para organizar la información y que a su vez son descritos por indicadores. Por ejemplo: el Agua, Salud, Seguridad Pública, Desarrollo Urbano, Obras pública, etc. Para medir cualquiera de estos criterios necesitamos de indicadores mismos que describen cualitativa o cuantitativamente a un criterio; por ejemplo: para el tema de salud un indicador sería el número hospitales por cada 100.000 habitantes; para el caso de seguridad pública sería el número y tipo de detenciones realizadas en un sector. Tomemos el ejemplo de España, Figura 3, cuadros 4 y 5. En este país, el cálculo del indicador para incendio forestal comprende algunas variables [3]:
Metodología de cálculo: Los datos utilizados para el cálculo del indicador son proporcionados por el sistema estadístico del Ministerio de Medio Ambiente [3]:
- número de incendios, superficie forestal incendiada arbolada y no arbolada, porcentaje (%) de las principales causas, número de incendios por cada 10.000 ha de superficie forestal, superficie media de los incendios y datos relativos a 5 países mediterráneos, Cuadro 3. (Elaboración propia por la Dirección General de Calidad y Evaluación Ambiental. Indicador ya calculado por la fuente).
Unidad de medida: Número de incendios y hectáreas de superficie.

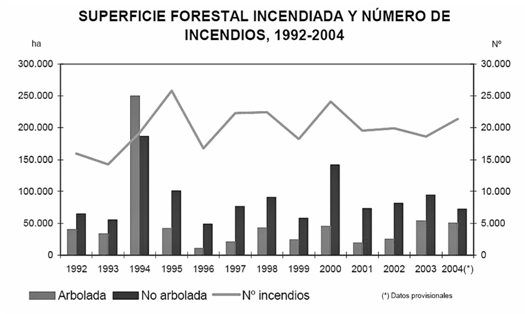

SUPERFICIE TOTAL INCENDIADA (ha) Y NUMERO DE INCENDIOS, 1992-2004 [80] [81] [82] [83] | [84] [85]|||||||
---|---|---|---|---|---|---|---|
Año | [86]1992 | [87]1993 | [88]1994 | [89]1995 | [90]1996 | [91]1997 | [92]1998 | [93] [94]
Nº Incendios | [95]15.995 | [96]14.253 | [97]19.263 | [98]25.828 | [99]16.771 | [100]22.319 | [101]22.445 | [102] [103]
Sup. Arboleda | [104]40.439 | [105]33.421 | [106]250.433 | [107]42.380 | [108]10.531 | [109]21.326 | [110]42.959 | [111] [112]
Sup. No Arboleda | [113]64.840 | [114]55.910 | [115]187.202 | [116]101.088 | [117]49.283 | [118]77.177 | [119]90.684 | [120] [121]
Año | [122]1999 | [123]2000 | [124]2001 | [125]2002 | [126]2003 | [127]2004 ( P ) | [128][129] [130] |
Nº Incendios | [131]18.237 | [132]24.117 | [133]19.547 | [134]19.929 | [135]18.617 | [136]21.376 | [137] [138] [139]|
Sup. Arboleda | [140]24.034 | [141]45.358 | [142]19.353 | [143]25.197 | [144]53.674 | [145]50.961 | [146] [147] [148]|
Sup. No Arboleda | [149]58.183 | [150]141.67 | [151]73.935 | [152]82.275 | [153]94.499 | [154]72.856 |
SUPERFICIE MEDIA POR INCENDIO (ha), 1961-2003 [160] [161] [162] | [163] [164]|||||||
---|---|---|---|---|---|---|---|
Año | [165]S. media por incendio | [166]Año | [167]S. media por incendio | [168]Año | [169]S. media por incendio | [170]Año | [171]S. media por incendio | [172] [173]
1961 | [174]27.53 | [175]1972 | [176]26.32 | [177]1983 | [178]22.56 | [179]1994 | [180]22.72 | [181] [182]
1962 | [183]27.44 | [184]1973 | [185]24.67 | [186]1984 | [187]22.92 | [188]1995 | [189]5.55 | [190] [191]
1963 | [192]17.42 | [193]1974 | [194]34.76 | [195]1985 | [196]39.59 | [197]1996 | [198]3.57 | [199] [200]
1964 | [201]19.09 | [202]1975 | [203]43.46 | [204]1986 | [205]34..99 | [206]1997 | [207]4.41 | [208] [209]
1965 | [210]22.55 | [211]1976 | [212]27.00 | [213]1987 | [214]16.90 | [215]1998 | [216]5.95 | [217] [218]
1966 | [219]34.20 | [220]1977 | [221]31.85 | [222]1988 | [223]14.89 | [224]1999 | [225]4.51 | [226] [227]
1967 | [228]33.31 | [229]1978 | [230]51.89 | [231]1989 | [232]20.71 | [233]2000 | [234]7.75 | [235] [236]
1968 | [237]26.71 | [238]1979 | [239]37.88 | [240]1990 | [241]16.26 | [242]2001 | [243]4.77 | [244] [245]
1969 | [246]34.49 | [247]1980 | [248]36.58 | [249]1991 | [250]19.24 | [251]2002 | [252]5.39 | [253] [254]
1970 | [255]26.25 | [256]1981 | [257]27.42 | [258]1992 | [259]6.60 | [260]2003 | [261]7.96 | [262] [263]
1971 | [264]20.40 | [265]1982 | [266]23.36 | [267]1993 | [268]6.27 | [269]2004 (P) | [270]5.79 |
Incendios/10.000 HA de superficie forestal. [275] Media de los años 1961-2003 [276] [277] | [278] [279]|||||
---|---|---|---|---|---|
- | [280]Grecia | [281]España | [282]Francia | [283]Italia | [284]Portugal | [285] [286]
Media | [287]6.69 | [288]7.13 | [289]9.08 | [290]27.87 | [291]85.67 |
Lo importante de utilizar la detección temprana de incendios forestales es que se provee una herramienta eficaz para la extinción de los incendios en sus inicios, y el rubro superficie forestal incendiada (Cuadro 1 y Cuadro 2) tendrá un valor mínimo, o nulo, en la medida en que se tenga una reacción rápida ante una alarma de incendio. Ante esta situación se plantea un nuevo indicador: la cantidad de incendios sofocados en forma temprana con respecto a las hectáreas quemadas por la propagación del fuego. Este nuevo indicador muestra un aumento real en la preocupación de la sociedad ante estos sucesos, y es una acción anticipada al gran incendio. En consecuencia, otros indicadores de estado y de respuesta tendrán una variación muy importante en su valoración.
En Costa Rica, para vigilancia del bosque, se utilizan sistemas de tierra con sensores en torres, y se practica el patrullaje u observadores vigilantes en torres o que se desplazan periódicamente [1]. Sin embargo, actualmente, se investiga la utilización de una red de sensores, intercomunicados entre sí, para la protección del bosque [17] contra tala, caza y fuego. Esta investigación está orientada a profundizar con la problemática de la detección temprana de incendios forestales en Costa Rica, donde la mayor cantidad de incendios forestales son intencionales, provocados por cazadores, y a diferencia de la tala y la caza que son selectivas en su ejecución, el fuego produce un daño indiscriminado a la naturaleza pues todo se quema, todo se muere y todo se pierde.
Esta realidad exige que los sensores no solo estén ubicados estratégicamente (para mayor área cubierta) sino ocultos o muy bien disimulados (camuflados) y en el mayor número posible (para que haya redundancia de detección y control) lo que también agrega la exigencia del menor costo posible. Se espera mejorar el indicador IPIF cuando se aborde su cálculo al utilizar las redes de sensores mencionadas.
Metodología
Se seleccionan los sensores apropiados (principalmente temperatura, humo e infrarrojos) según el costo y desempeño. En el caso de sensores infrarrojos se investiga como alternativa la utilización de cámaras fotográficas de bajo costo adaptadas (o mas bien la utilización de los sensores de imagen que éstas tienen). Se ha avanzado en la adaptación de cámaras WEB (QuickCam Messenger de Logitech) para la detección de infrarrojos. La visualización del fuego lograda hasta el momento [17], [18] (remotamente a130m de distancia, llama de 75cm de altura, con línea de vista, en el parque Prusia) promete ser una buena clave para la detección temprana, sin embargo, requiere de más pruebas para su validación estadística. La propuesta para el sistema de comunicación se presenta en [17], que consiste en que dada una alarma, el sensor activado la pasa a un nodo cercano, apto para continuar con la comunicación a otro nodo, hasta que el mensaje llegue al personal encargado.
El procesamiento es diseñado de acuerdo a la variable controlada según el sensor que se utilice. Se plantea la comparación de datos de referencia almacenados con nuevos datos adquiridos, de acuerdo a los criterios de procesamiento, para que el sensor decida si existe fuego y emita la alarma. Se utiliza una torre de altura variable para producir y simular fuego de varias alturas dentro del bosque en forma controlada, y así poder entrenar los sensores. Para disminuir el consumo de potencia el modelo de detección y procesamiento debe de ser lo más eficiente posible. Asimismo, solo se debe de transmitir la alarma (tipo on-off) para disminuir el flujo de datos en la transmisión, la cual demanda el mayor consumo. Los datos solo deberán incluir la identificación del nodo, y su ubicación espacial.
Como alternativa de investigación actual para la DTIF se tiene la detección de humo y CO en el bosque, cuya presencia significa la aparición del fuego forestal. Esta investigación se orienta a la adaptación de sensores de humo y CO comerciales (diseñados para trabajar en espacios cerrados como edificios y habitaciones) para que trabajen en espacio abierto como el bosque.
La distribución de los sensores depende de las características del terreno por cubrir, y principalmente del alcance de detección de los sensores. Para este propósito se propone una red ad hoc que puede ubicarse en los árboles pues hay ventajas: menor costo (al aprovechar esta infraestructura natural), más cobertura, menor atenuación del follaje a la detección pues hay mejor y más fácil línea vista entre los sensores y las fuentes de señal por detectar, y mejor intercomunicación entre los sensores y, si se ubican en las copas, eventualmente se facilita la toma de energía del sol. La desventaja es el movimiento aleatorio de los árboles y la presencia de sus ramas y hojas en la detección del fuego, lo que complica el modelado del sistema, lo cual requiere la colaboración de especialistas en varias disciplinas por ejemplo, los investigadores de la Escuela de Ingeniería Forestal, donde hay especialistas en escalar altos árboles (por ejemplo para recolectar semillas) y actualmente colaboran con el proyecto mencionado en [17].
Resultados esperados
Se espera aumentar el alcance logrado (133m, llama de 75cm altura) en la visualización de un fuego, ubicando el sensor para la mejor línea vista desde el árbol. Lograr una metodología de entrenamiento de algoritmos con capacidad de aprendizaje para la detección del fuego en lugares específicos. Esto produce una detección temprana mejorada de incendios forestales en Costa Rica, mejor control y disminución de los mismos pues el sistema es aplicable a otros parques y zonas protegidas.
Se espera mejoría de las pruebas de transmisión para la topología multipunto- multipunto de la red al ubicarla en los árboles.
Con el tiempo podría darse un cambio cultural y de actitud de la población de diversas comunidades hacia el cuido del bosque por ser éste un sistema de bajo costo y fácil de implementar. Esto conlleva a mejores condiciones ambientales para la salud y la industria del turismo en Costa Rica.
Conclusiones
Para mejorar la lucha contra los incendios forestales, las redes de sensores |inalámbricas (RdSI) ofrecen una alternativa tecnológica de gran utilidad, cuya aplicación vale la pena se investigue continuamente.
Los resultados de la investigación de esta naturaleza en DTIF permitirán establecer la metodología de utilización de estas redes en todo el territorio boscoso nacional para detectar fuegos con llamas de pequeñas dimensiones (como las comentadas: 75cm de altura) o en detectar la presencia de humo y CO en el bosque.
En el caso de que Costa Rica decida intentar el ingreso a una organización como la OCDE, la utilización de los resultados de esta investigación para implementar redes de sensores inalámbricos para la detección temprana de incendios forestales (DTIF), mejorará los índices PER respectivos al fuego forestal pues habrá una menor cantidad de bosque quemado, y esto mejoraría la percepción que se tendría del país ante un eventual ingreso a la OCDE si se diera tal oportunidad.
La principal ventaja que se obtiene al utilizar los resultados de esta investigación es que se mejora la protección del bosque, ante la degradación producida por uno de las principales causantes como lo son los incendios forestales
