Introducción
Los procesos de tratamiento de aguas residuales desempeñan una función vital en el saneamiento y la preservación de nuestros recursos naturales. No obstante, las plantas de tratamiento de dichas aguas (PTAR) enfrentan un desafío significativo relacionado con la emisión de olores desagradables (Jiang et al., 2017).
En las PTAR, las principales unidades que emiten olores son los alcantarillados sanitarios, el tratamiento preliminar y primario que incluye los tanques de homogenización y el procesamiento de los lodos. En esos alcantarillados se generan condiciones anaeróbicas a través de los procesos biológicos como la fermentación y la reducción de sulfato, hecho que promueve la producción de odorantes (Park et al., 2014). Estos altos niveles de sulfuros y odorantes se pueden acumular aguas abajo en las unidades homogeneizadoras (Bazemo et al., 2020), las cuales son diseñadas para contrarrestar variaciones de caudal y carga orgánica en el agua de entrada, por medio de su almacenamiento temporal. Asimismo, el ingreso del agua residual a la PTAR suele ser una zona de turbulencia que favorece la transferencia de sustancias hacia la fase gaseosa (Gostelow et al., 2001; Lewkowska et al., 2016), lo que funciona como fuerza de corte y contribuye significativamente a la dispersión de los olores (Carrera-Chapela et al., 2014). Dicha emisión puede ser pasiva o activa, dependiendo de si la unidad está aireada o no.
Las circunstancias que instan a la formación de los olores en las PTAR están relacionadas con la presencia de condiciones anóxicas o anaeróbicas, que benefician reacciones biológicas de fermentación y reducción. Entre los diversos grupos de odorantes en las PTAR, están los compuestos sulfurados (inorgánicos), compuestos sulfurados orgánicos (mercaptanos), gases nitrogenados, aldehídos y cetonas. Tradicionalmente, el sulfuro de hidrógeno (H2S) y el amoníaco son utilizados como indicadores del olor de las PTAR (Lebrero et al., 2011). El H2S, por su parte, proviene principalmente de la reducción del ion sulfato, llevada a cabo por las bacterias reductoras de sulfato (Bazemo et al., 2020). Estas bacterias son anaerobias obligadas y obtienen energía mediante la reducción de compuestos orgánicos e inorgánicos de azufre. Además, pueden sobrevivir temporalmente a una exposición al oxígeno y volver a activarse en condiciones anaeróbicas (Hao et al., 2009), así que se convierten en una de las principales fuentes de generación de H2S en el agua residual.
Los parámetros de calidad del agua también tienen una relación indirecta con la emisión de olores, ya que influyen en la actividad de los microorganismos (Kang et al., 2020). Por ejemplo, el pH del agua residual influirá en la distribución de las especies de odorantes. El sulfuro de hidrógeno puede presentarse en forma de H2S, HS- y S2-, dependiendo del pH; sin embargo, solo el H2S podría ser transferido de la fase líquida a la gaseosa y, por lo tanto, generar un olor desagradable (Oliveira et al., 2017).
Las molestias relacionadas con los olores solo ocurrirán si los odorantes se transfieren desde la fuente de aquellos hacia la atmósfera y son transportados hasta los receptores (Van Harreveld, 2001). Por ello, es que la problemática de los hedores en las PTAR debe ser abordada desde distintos enfoques. En primer lugar, determinando su presencia y caracterización mediante análisis químicos o sensoriales, lo que permite identificar los odorantes, compuestos químicos responsables de generar el olor percibido (Carrera-Chapela et al., 2014). Por otro lado, los exámenes sensoriales investigan los factores vinculados con la percepción negativa de un olor (Burlingame, 2009); esa percepción del hedor por parte del receptor se verá influenciada por aspectos como la frecuencia, intensidad, duración, ofensividad y localización de los olores (factores FIDOL) (Griffiths, 2014), así como por experiencias personales, asociaciones emocionales, edad, sexo y estado de salud (Valencia et al., 2011). Para cuantificar los olores, Brancher et al. (2017) han utilizado métodos analíticos, sensoriales e instrumentales, o una combinación de ellos, que posibilitan medir eficazmente dimensiones como concentración, intensidad, carácter, ofensividad y persistencia, llamadas CICOP.
Según Hawko et al. (2021), la calificación del carácter y la ofensividad, también conocidos como la naturaleza del olor y el tono hedónico, se puede evaluar mediante tres métodos principales, utilizando la evocación, la descripción con referencia y los perfiles odoríficos. Para lo anterior, se proponen las ruedas de olor. Muñoz et al. (2010) mencionan que estas herramientas establecen un léxico unificado en la descripción de la naturaleza del hedor en un contexto determinado, facilitando al encuestado la identificación de aquel, a la hora de expresar las molestias causadas en las PTAR (Suffet y Rosenfeld, 2007; Burlingame, 2009). Las encuestas se refuerzan con escalas para determinar la intensidad, ofensividad y carácter del olor percibido por los afectados (Burlingame, 2009).
El presente trabajo tiene como objetivo principal mostrar los resultados de la aplicación, a corto plazo, de cuatro medidas de control de olores, en el tanque de homogeneización de la PTAR Finca 2, ubicada en las instalaciones de la Universidad de Costa Rica. El análisis se realizó por medio de la comparación de los cambios ocurridos en la unidad, utilizando parámetros fisicoquímicos de interés: potencial de hidrógeno (pH), potencial de oxidación-reducción (oxidation-reduction potential, ORP, por sus siglas en inglés), oxígeno disuelto (OD) y la concentración de sulfuro disuelto. La investigación fue reforzada mediante una evaluación de cómo percibe el olor un grupo de encuestados fijos (trabajadores) y aleatorios (visitantes).
Metodología
Instalaciones de la PTAR
El estudio se llevó a cabo en la PTAR localizada en las instalaciones de la sede Rodrigo Facio de la Universidad de Costa Rica, Finca 2 (9.938311, -84.045415). Recibe agua cruda de tipo especial de los edificios académicos y de investigación ubicados en la propiedad denominada con el mismo nombre. Se define como agua de tipo especial aquella destinada a usos adicionales que van más allá de los ordinarios, en especial, la proveniente de centros de investigación y laboratorios universitarios. Por consiguiente, tales aguas están sujetas a regulaciones específicas costarricenses para su aprovechamiento especial, según lo establecido en el Reglamento para el Reúso y Vertido de Aguas Residuales (MINAE, 2007). El agua residual procedente de los edificios es almacenada en un tanque de entrada y, de seguido, transportada por bombeo a un sistema de rejillas. Cae por gravedad al tanque de homogeneización. Luego, entra a uno de los tanques biológicos operado con tecnología de lodos activados convencionales, por lo que abandona la PTAR a través de un último tanque de salida que va hacia el alcantarillado público.

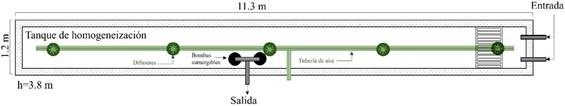

El tanque homogeneizador en estudio fue diseñado para un tiempo de retención de siete horas y cuenta con las siguientes dimensiones: 11,3 m de largo, 1,2 m de ancho y 3,8 m de altura total (figura 1). Está equipado con cinco difusores de membrana tipo disco (Blowtac), colocados en fila a lo largo del fondo. La salida del agua es a través de dos bombas sumergibles en uno de los laterales.
Muestreo y parámetros de evaluación

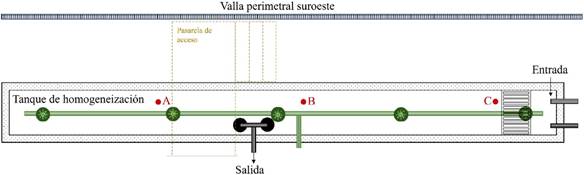

Se realizaron, por triplicado, mediciones puntuales al agua de entrada de los siguientes parámetros: OD, temperatura y pH utilizando los instrumentos listados en la tabla 1. Las muestras fueron tomadas específicamente en los puntos A, B y C (figura 2) dentro del tanque homogeneizador, cada 30 minutos.
El caudal de entrada se midió por aforo, utilizando el vertedero instalado en la unidad. La concentración de sulfuros totales disueltos en el agua de entrada y en la unidad se cuantificó empleando el kit de pruebas LaMotte que sigue el método estándar 4500S2-D de cuantificación con azul de metileno, para el rango de 0,2-20 ppm. Los sólidos sedimentables se valoraron de acuerdo con el método estándar 2540-F. Ambos sistemas están incluidos en Rice et al., 2012.
Tabla 1 Detalles de la instrumentación utilizada en el muestreo, durante el periodo de estudio (de setiembre a octubre de 2022)
| Medición | Instrumento (modelo) | Marca |
|---|---|---|
| pH | pHmetro (pHep) | HANNA |
| ORP | Medidor de ORP (ORP100) | Ruizhen |
| Saturación de oxígeno | Sonda de OD | (HI9146) |
| Sulfuro total (S2-, rango 0,2-20 ppm) | Kit de pruebas | LaMotte |
| Medición de sólidos sedimentables (mL/L) | Cono Imhoff | Simax |
Nota: Fuente propia de la investigación.
Línea base y medidas aplicadas
El estudio fue realizado entre setiembre y octubre del 2022. Se efectuó una campaña de monitoreo de la unidad, una línea base (estado cero de la unidad) y la aplicación de cuatro medidas de control de olor nombradas: aireación, adición de cal, adición de sulfato de hierro y adición de BiOWiSH® Odor (tabla 2). Cada periodo de estudio por medida aplicada tuvo una duración de cuatro tiempos de retención hidráulica (TRH, Ecuación 1); se calcula según el volumen de la unidad (m3) y el caudal de entrada (m3/h).
Ecuación 1
Aireación: Se controló por medio de la abertura de la válvula de aire del tanque de homogeneización, hecho que permite el funcionamiento de los cinco difusores. El nivel de aireación fue intervenido hasta que el oxígeno disuelto de la unidad se aproximó a 1 mg/L y el ORP fue positivo.
Adición de cal: Con el fin de mantener el pH en valores entre 7,5-8, se agregaron entre 100 y 130 g de cal al inicio de cada sesión, en una disolución acuosa filtrada y cada 30 minutos hasta llegar al pH deseado. A partir de este punto, únicamente se adicionó cal, si el pH promedio de la unidad disminuía. En total se agregaron 928 g, 730 g, 1114 g y 1153 g para cada TRH calculado y posteriormente reportado en la tabla 4. Pensando en realizar una mezcla completa, la válvula de aire se abrió por tres minutos justo después de la adición.
Adición de sulfato de hierro: Para esta, se utilizaron dos disoluciones acuosas de sulfato de hierro, una de aplicación puntual (A) para eliminar el sulfuro presente en la unidad y otra de aplicación periódica (B) para eliminar el sulfuro que entra con continuidad en el afluente. La concentración de ambas se basa en los valores de la concentración de sulfuro total en el agua de entrada y de la unidad, estimados antes de la aplicación de la medida. La disolución A se agregó al inicio del experimento, con apoyo del sistema de aireación, para mezclar por tres minutos. La disolución B se colocó de forma horaria, se agregaron 250 mL por hora en la zona de entrada. Los cálculos realizados para generar las
Tabla 2 Descripción del empleo de medidas de control de olores en el periodo del 16 de setiembre al 27 de octubre de 2022
| Medida | Modo de aplicación | Periodo |
| Línea base | Monitoreo durante el funcionamiento de la unidad antes de aplicar las medidas de control. | 16-29 de setiembre |
| Aireación | Aireación de la unidad, buscando mantener el ORP superior a 100 mV y el OD mayor a 1 mg/L. | 30 de setiembre-6 de octubre |
| Adición de cal | Adición de cal para aumentar el pH de la unidad y mantenerlo en el rango de 7,5-8. | 10-14 de octubre |
| Adición de sulfato de hierro | Adición de sulfato de hierro para eliminar el sulfuro disuelto en el agua residual de la unidad | 17-20 de octubre |
| Adición de BiOWiSH® Odor | Adición de BiOWiSH® Odor para la disminución de olores, con la dosis recomendada por el productor, de 10 ppm. | 24-27 de octubre |
Nota: Fuente propia de la investigación.
disoluciones se describen en las Ecuación 2 (disolución A) y Ecuación 3 (disolución B). Las diluciones están basadas en la descripción de uso del producto.
Ecuación 2
Donde:
Cn TH: concentración de sulfuro medida en el tanque de homogeneización (g S-/L). Dosis: gramos de FeSO4 por cada gramo de sulfuro (FeSO4/g S-). Volumen TH: volumen del tanque de homogeneización (L). Volumen de disolución A: volumen de disolución A que se desea (L).
Ecuación 3
Donde:
Cn E: Concentración de sulfuro medida en el agua de entrada (g S-/L) Dosis: gramos de FeSO4 por cada gramo de sulfuro (FeSO4/g S-) Q: Caudal de entrada horario promedio (L/h) Volumen de disolución B: Volumen de disolución B deseado (L).
Adición de BiOWiSH® Odor: Para preparar el producto comercial BiOWiSH® Odor se dio seguimiento a las recomendaciones de la casa comercial. Su evaluación fue tomada en cuenta en este estudio, debido a su uso rutinario en la PTAR para el manejo de los olores. Cuando ya iba a utilizarse, la mezcla se preparó siguiendo la Ecuación 4, con una concentración de 10 mg/L, y se dejó reposar por 15 minutos. Luego se agregó a la entrada del tanque homogeneizador e inmediatamente se activó el sistema de aireación por tres minutos, para establecer una mezcla homogénea.
Ecuación 4
Donde:
Cn BW: Concentración de BiOWiSH® Odor recomendada (mg/L). Volumen TH: Volumen del tanque de homogeneización (L). Volumen de disolución A: Volumen de disolución A deseado (L).
Encuesta de percepción de olores
Durante cada uno de los periodos de muestreo se caracterizó cualitativamente la percepción de olor, mediante encuestas en el sitio (tabla 3), a trabajadores y estudiantes que se encontraban de visita en la PTAR, específicamente, entre el lindero suroeste de la planta y el tanque de homogeneización, debido a que es la zona más cercana a la unidad con permiso de movilización, según los protocolos de seguridad de esta. Se realizó un total de 15 encuestas para cada fase de la recolección de datos.
La encuesta midió intensidad, ofensividad y carácter de los olores. La escala de carácter, intensidad y ofensividad se basó en las recomendaciones de Burlingame (2009). La pregunta de carácter está acompañada de una rueda de olores (figura 3), traducida al español y apoyada en los grupos propuestos por Burlingame (2009) y Suffet y Rosenfeld (2007). Finalmente, se solicitó la fecha y hora de llenado de la encuesta, más características del receptor.
Tabla 3 Detalles de la encuesta de percepción de olores aplicada durante el periodo de estudio (de setiembre a octubre de 2022)
| Pregunta | Opciones | ||
|---|---|---|---|
| ¿Cuál es la intensidad de olor? | 1. Sin olor | 3. Débil | 5. Fuerte |
| 2. Muy leve | 4. Fácilmente notable | 6. Muy Fuerte | |
| ¿Cómo percibe el olor? | 1. Neutral | 3. Desagradable | 4. Extremadamente desagradable |
| 2.Ligeramente | |||
| ¿Qué grupo de descriptores se ajusta mejor a su percepción del olor? | 1. Natural | 5. Rancio-agrio | 9. Cañería-fecal |
| 2.Frutal | 6. Desinfectante | 10. Putrefacto | |
| 3.Fresco | 7. Químico | 11. Azufre | |
| 4.Tierra-moho | 8. Amoniaco | 12. Otro: | |
| Fecha y hora | |||
| Razón por la que se encontraba en la zona | 1.Trabajo | 3. Ocio | |
| 2.Estudio | 4. Otro: | ||
Nota: Fuente propia de la investigación.
Adaptación de Burlingame (2009) y Suffet y Rosenfeld (2007).

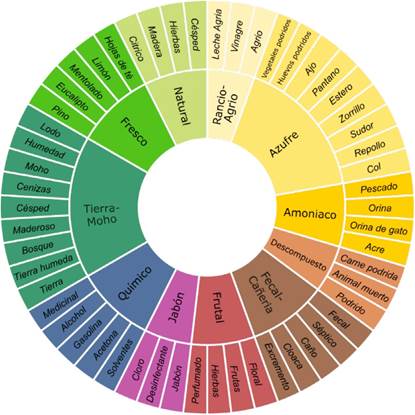

Figura 3 Rueda utilizada para la encuesta de percepción de olores.
Análisis de datos
Las pruebas estadísticas se ejecutaron con el programa Minitab 2019, utilizando un 95 % de confianza. Para los conjuntos de información cuantitativa que incluye temperatura, ORP, pH y OD, se aplicó una prueba de datos anómalos (Grubbs) y, posteriormente, una de comparación de medias (t Student). Tal comparación se realizó entre los conjuntos de datos de cada medida de control de olores y la línea base.
En el caso de las respuestas de las encuestas de percepción de olores, las correspondientes a intensidad y ofensividad son datos cualitativos ordinales, es decir, categorías con jerarquía. A pesar de que se le pueden asignar valores numéricos, se debe aplicar estadística para datos cualitativos; por esta razón, se usó la comparación de medianas de Mood, una prueba no paramétrica. Se empleó para la comparación de las medianas de la intensidad y ofensividad de cada una de las medidas de control de olores con la línea base. Además, se confrontaron las medianas de los resultados de intensidad y ofensividad obtenidos al categorizar estudiantes y trabajadores.
Con las respuestas de la encuesta de carácter, se adaptó la rueda de olor para cada periodo de estudio, agregando dos descriptores nuevos a todas las ruedas de olor generadas: “estero” al grupo de sulfuro y “cloaca” al grupo de fecal-cañería, debido a sugerencias de los encuestados (figura 3). La representación gráfica mantiene un total de 11 grupos generales, cada uno con subcategorizaciones entre tres y nueve descriptivos.
Análisis y resultados
Características del agua entrada
El caudal de la PTAR, en el período de estudio, estuvo en el rango 0,42-1,83 m3/día, mientras que los TRH entre 6,930,1 horas (tabla 4). Existió un aumento en el caudal de entrada de la planta y la reducción de TRH en el período de adición de sulfato de hierro y de agregado de BiOWiSH® Odor. Esto es de importancia para los resultados del estudio y comparaciones, debido a que TRH más largos tienen mayor potencial de generar olores desagradables (Lozada y Giraldo, 2019), por lo que pueden ocasionar un efecto en el funcionamiento del producto comercial.
Tabla 4 Caudal y TRH medidos en la recolección de datos durante el periodo de estudio (de setiembre a octubre de 2022)
| Fases | 1 | 2 | 3 | 4 | Promedio | |
|---|---|---|---|---|---|---|
| Línea base | Caudal (m3/h) | 1,42 | 0,47 | 0,46 | 1,52 | 0,96 |
| TRH(h) | 8,9 | 26,4 | 27,3 | 8,3 | 17,72 | |
| Aireación | Caudal (m3/h) | 1,46 | 0,42 | 0,46 | 1,65 | 0,99 |
| TRH (h) | 8,7 | 30,1 | 27,1 | 7,7 | 18,4 | |
| Adición de cal | Caudal (m3/h) | 0,51 | 0,51 | 0,49 | 1,83 | 0,83 |
| TRH (h) | 24,8 | 24,4 | 25,8 | 6,92 | 0,47 | |
| Adición de sulfato de Hierro | Caudal (m3/h) | 1,46 | 1,51 | 1,56 | 1,49 | 1,50 |
| TRH (h) | 8,7 | 8,4 | 8,1 | 8,5 | 8,42 | |
| Adición de BiOWiSH® | Caudal (m3/h) | 1,45 | 1,41 | 1,79 | 1,49 | 1,53 |
| TRH (h) | 8,8 | 9 | 7,1 | 8,5 | 8,35 |
Nota: Fuente propia de la investigación.
Los olores que desprende una PTAR varían en función del agua residual cruda que entra en la planta y del funcionamiento de los procesos de tratamiento (Suffet et al., 2007). Con el fin de normalizar el efecto de las medidas de control y dar precisión y confiabilidad a los resultados, los parámetros fisicoquímicos de todos los periodos fueron monitoreados, en paralelo, en el tanque homogeneizador y en el agua de entrada. La condición inicial del agua cruda se reporta en la tabla 5 con parámetros de importancia (temperatura, pH, OD, ORP y sólidos sedimentables) que se relacionan directa o indirectamente con la emisión de olores. Cabe indicar que las características del agua cruda se valoraron antes y durante la aplicación de cada medida de control, con el objetivo de sistematizar los resultados y poder comparar lo derivado de cada medida aplicada con la línea base.Respecto a la temperatura, las tasas de emisión de olores varían su valor, debido al cambio en la solubilidad (Lozada y Giraldo, 2019) y a la constante de Henry (Tagliaferri y Invernizzi, 2023). Las diferencias de temperatura en el agua residual se pueden atribuir al uso del agua, a variaciones de la temperatura en el alcantarillado y a modificaciones climáticas (García y Peréz, 1985). En este estudio, no se observaron fluctuaciones importantes de temperatura, se reportan diferencias menores a 1 °C, que pudiesen disminuir la solubilidad de los odorantes estudiados.
Respecto al pH, para el promedio general de agua de entrada se registró un valor de 7,4. Debido al efecto que la medida de adición de cal tiene en la fluctuación del pH, se discute en detalle en la sección “adición de cal”.
Tabla 5 Monitoreo de la condición del agua cruda antes de ingresar a la unidad homogeneizadora (de setiembre a octubre de 2022)
| Parámetro | Linea base | Aireación | Adición de cal | Adición de FeSO4 | Adición de BiOWiSH® Odor | Promedio general | |
| ORP (mV) | x̅ | -85,10 | -37,78 | -40,46 | -23,26 | -49,29 | -45 |
| s | 44,92 | 35,31 | 44,14 | 37,76 | 42,67 | 20 | |
| n | 31 | 36 | 28 | 42 | 35 | 172 | |
| Temperatura (°C) | x̅ | 23,3 | 22,9* | 23,1* | 23,8* | 23,0* | 23 |
| s | 1,74 | 1,11 | 1,31 | 1,39 | 1,34 | 0,78 | |
| n | 31 | 36 | 28 | 42 | 35 | 172 | |
| pH | x̅ | 7,4 | 7,6 | 8,0* | 7,1* | 7,1* | 7,4 |
| s | 0,58 | 0,48 | 0,64 | 0,46 | 0,41 | 0,29 | |
| n | 31 | 36 | 28 | 42 | 35 | 172 | |
| OD (mg/L) | x̅ | 1,80 | 2,44* | 2,07 | 2,60* | 2,24* | 2,3 |
| s | 0,884 | 0,882 | 0,781 | 0,843 | 0,721 | 0,40 | |
| n | 31 | 36 | 28 | 42 | 35 | 172 | |
| Sólidos | x̅ | 14 | 10 | 8,0 | 16 | 13 | 12 |
| Sedimentables | s | 9,8 | 6,6 | 5,2 | 6,8 | 7,4 | 4,4 |
| (mL/L) | n | 8 | 8 | 8 | 8 | 8 | 40 |
x̅ : Promedio s: Desviación estándar n: Cantidad de mediciones
*Existe una diferencia de media con la línea base
Nota: Fuente propia de la investigación.
La diferencia de concentración de OD se atribuyó al uso del agua y las condiciones de alcantarillado. Menores condiciones de oxigenación en este último se vinculan con la producción de odorantes (Hvitved et al., 2000) y la presencia de bacterias reductoras del sulfato (Hao et al., 2009). Durante todos los periodos, se reporta un OD mayor a 1 mg/L, lo que deja saber que, en general, no hay un agotamiento de oxígeno (< 0,1 mg/L) en las tuberías (Gudjonsson et al., 2002). El ORP promedio de entrada general es -48 mV. Este se encuentra en el límite superior del ORP esperado para el agua de entrada de una PTAR, el cual debe estar entre -50 mV y -150mV (Hvitved et al., 2000) y se califica como agua residual “fresca”. Esto coincide con la presencia de oxígeno.
Finalmente, el promedio de sólidos sedimentables (8-16 mL/L), asociado con la tasa de producción biológica de H2S (Attal et al.,1992), no presentó variaciones entre periodos, se calificó como agua residual doméstica de media concentración (Metcalf y Eddie, 2003; Chen et al., 2023). No existe evidencia estadística de variaciones significativas de las características del agua de entrada medidas durante la línea base y antes de la aplicación de cada medida, lo que posibilita comparar entre periodos.
Aplicación de las medidas de control de olores
En la tabla 6 se encuentran el resumen estadístico de los parámetros fisicoquímicos de la aplicación de las medidas de control de olor y los resultados de la comparación de las medias con la línea base.
Línea base
Durante el periodo sin intervención, se detectó un régimen anaerobio en el tanque homogeneizador, reconocido por un agotamiento del OD en el agua almacenada (no detectable; tabla 6). Se observó,
Tabla 6 Resultados generales del monitoreo en el tanque de homogeneización, después de la aplicación de las medidas de control de olores (de setiembre a octubre de 2022)
| Parámetro | Línea base | Aireación | Adición de cal | Adición de sulfato de hierro | Adición de BiOWiSH® Odor | |
|---|---|---|---|---|---|---|
| ORP (mV) | x̅ | -130,42 | 157,88* | -136,56 | -85,21* | -132,39 |
| s | 38,66 | 30,67 | 44,16 | 24,46 | 15,96 | |
| n | 243 | 273 | 189 | 186 | 174 | |
| Temperatura (°C) | x̅ | 22,6 | 23,4* | 22,8 | 23,5* | 22,6 |
| s | 0,840 | 1,36 | 1,16 | 1,23 | 0,690 | |
| n | 243 | 270 | 189 | 192 | 174 | |
| pH | x̅ | 6,6 | 7,4* | 7,7* | 6,8* | 6,6 |
| s | 0,46 | 0,37 | 0,33 | 0,32 | 0,28 | |
| n | 240 | 267 | 183 | 192 | 177 | |
| OD (mg/L) | x̅ | ND | 3,43* | ND | ND | ND |
| s | - | 1,78 | - | - | - | |
| n | 25 | 255 | 25 | 20 | 20 | |
| Sulfuros (mg/L) | x̅ | 8,4 | < 0,2* | 0,9* | 1,8* | 3,5* |
| s | 5,7 | -- | 0,8 | 0,5 | 1,7 | |
| n | 8 | 4 | 4 | 4 | 4 |
*Existe una diferencia de media con la línea base
Nota: Fuente propia de la investigación. ND: No detectable
adicionalmente, un valor promedio de pH dentro de la unidad, un poco ácido (6,6; tabla 6), no atribuible al agua de entrada (7,4; tabla 5), sino a una posible fermentación ácida, la cual es un conjunto de reacciones que puede ocurrir en el rango de ORP de -100 mV a -225 mV (Environmental, 2007); así que coincide con el ORP promedio medido en la unidad (-130 mV). Dicha fermentación ácida es causada por un grupo de reacciones biológicas que producen ácidos grasos volátiles, consumen la alcalinidad del agua y, por lo tanto, reducen el pH de esta (López et al., 2017).
La concentración de sulfuros totales disueltos en la unidad fue 8,3 mg/L, mientras que en el agua residual de entrada se encontró en un rango menor (entre 0,2 y 1,0 mg/L), lo cual muestra la presencia de reacciones que aumentan la concentración de sulfuros tales como la reducción de sulfato y la formación de H2S (Hao et al., 2009); circunstancias que ocurren junto con la liberación de ácidos volátiles (Environmental, 2007).
Aireación
El empleo de esta al tanque de homogeneización logró cambiar las condiciones fisicoquímicas de la unidad e interferir en el proceso de la generación de olores. Hao et al. (2009) recomienda un mínimo de 1,0 mg/L de OD para reducir la producción de olores en el agua residual cruda, lo cual fue posible mediante la abertura de la válvula de aire, así que se alcanzaron niveles de OD promedio de 3,4 mg/L y mínimos de 1,0 mg/L; además, se elevó el ORP a valores positivos promediados en 158 mV. Un mayor contenido de oxígeno disuelto se traduce en valores de ORP menos negativos y está vinculado tanto a la inhibición del sulfuro como a cambios en la comunidad microbiana en las aguas residuales (Khanal y Huang, 2003; Zhang et al., 2022). Por otro lado, se logró mantener el pH promedio de la unidad de homogeneización (7,4; tabla 6) constante respecto al pH del agua de entrada (7,6; tabla 5).
El régimen oxidativo y aerobio del agua residual ayudó a controlar las condiciones necesarias para la reducción del sulfato, formación de H2S y fermentación ácida, reacciones que sí se presentaron en la línea base (Hvitved et al., 2000; Environmental, 2007). Dichas condiciones oxidantes y aerobias inhiben a las bacterias reductoras de sulfato (Hao et al., 2009)) y fomentan la oxidación química de los sulfuros en el agua (Vollertsen, 2008). Se puede interpretar que esa inhibición de bacterias ocurrió, basada en los resultados en la concentración de sulfuro disuelto total en la unidad, la cual, comparada con la línea base (8,4 mg/L), fue significativamente disminuida a < 0,2 mg/L, hecho que implica un decrecimiento en la concentración de sulfuros mayor a 97,5 %. Estos resultados y las condiciones fisicoquímicas de la unidad concuerdan con la inhibición del descenso de sulfatos y la oxidación química del sulfuro a sulfitos y sulfatos.
Se debe mencionar que activar el sistema de aireación en el tanque de homogeneización pasó de ser una fuente de emisión pasiva a una activa (Jiang, 2017), con mayor intercambio entre fases y mayores tasas de emisión (Lozada y Giraldo, 2019). Sin embargo, a pesar de que la tasa de emisión se ve influenciada por el aumento de agitación de la interfase, es más afectada cuando se aglomeran odorantes en el líquido. En este periodo, se gestó un cambio en las concentraciones de sulfuros y se asume también para las de otros odorantes. Asimismo, se aclara que el impacto de mitigar la formación de estos últimos puede sobreponer el cambio de tipo de fuente de emisión, lo cual resulta en un decrecimiento en la tasa de emisión de olores (Kim et al., 2014).
Adición de cal
Durante el agregado de cal en el tanque de homogeneización, la unidad tiene capacidad de compensación y neutralización de acidez. La ecuación 5 muestra la reacción específica al agregar cal al agua, en busca de un incremento de los iones de carbonato y, por ello, de un aumento del pH (Allende et al., 2002; Chen et al., 2023). El ajuste del pH del agua residual dentro de los tanques homogeneizadores es conocido como neutralización del afluente; en algunos casos, el pH es elevado más del punto neutro para brindar alcalinidad al agua o facilitar procesos específicos como el desplazamiento del equilibrio de especies (Goel et al., 2005).
Ecuación 5
En este estudio, el objetivo de modificar el pH del agua de entrada fue la búsqueda de un desplazamiento del equilibrio de las especies de sulfuro hacia HS-, para reducir las emisiones de H2S, dado que solo este puede transferirse de la fase líquida a la gaseosa y, por lo tanto, ser percibido por el sistema olfativo humano (Talaiekhozani, 2016).
Durante el periodo de aplicación de cal, se reportó una concentración de sulfuro en el tanque de homogeneización de 0,9 mg/L y un pH de 7,7 (tabla 6). De este pH, se espera que un 15 % de la concentración total de sulfuros se presente como H2S (Steudel, 2020; Oliveira et al; 2017). Por lo tanto, en el periodo evaluado, tal concentración fue 0,14 mg/L de H2S (15 % de 0,9 mg/L). Por otro lado, en la línea base, se tiene un promedio de concentración de sulfuros de 8,4 mg/L y un pH de 6,6 (tabla 6). En dicho pH, un 75 % de la concentración total de sulfuro se encuentra como H2S, lo que resultó en 6,2 mg/L de H2S en la unidad (75 % de 8,4 mg/L). Tomando las concentraciones de H2S en ambos periodos, la remoción de H2S en el de adición de cal es de hasta 98 %.
La aglomeración de sulfuros disueltos en el lapso de adición de cal (0,9 mg/L) disminuyó, en promedio, un 89 %, al compararlos con la línea base (8,4 mg/L). Se recuerda que los valores de concentración de sulfuro disueltos incluyen las especies H2S, HS-. Este decrecimiento en la concentración total no se atribuye al cambio de distribución de las especies de sulfuro antes detallado, sino a la oxidación química del componente. Vollertsen (2008) señala que la adición de compuestos alcalinos aumenta la tasa de oxidación química del sulfuro. Tal oxidación tiene producto azufre elemental y con disponibilidad de oxígeno, produce sulfato y tiosulfato (Ruiz y Moreno, 2009).
Adición de sulfato de hierro
Para la aplicación de sulfato de hierro se utilizaron las disoluciones del elemento descritas en la metodología, tomando en cuenta las variables de concentración de sulfuros en el agua de entrada y la de sulfuros en la unidad, mostradas en la tabla 7. Además, se utilizó el caudal horario promedio de las sesiones anteriores a la aplicación (1420 L/h).
La adición de sulfato de hierro permite agregar Fe2+ al agua; reacciona con el sulfuro en forma de H2S y HS-, y se separa en forma de precipitación. Esto evita la emisión de H2S a la atmósfera. Las sales de hierro tienen un costo económico bajo y una alta eficiencia de
Tabla 7 Características de la aplicación de sulfato de hierro en la unidad en estudio, durante el periodo de estudio (de setiembre a octubre de 2022)
| Datos | TRH 1 | TRH 2 | TRH 3 | TRH 4 | Promedio |
|---|---|---|---|---|---|
| Sulfuro en entrada (mg/L) | 0,5 | 0,2 | 0,5 | 1 | 0,55 |
| Sulfuro en inicial unidad (mg/L) | 10 | 5 | 5 | 10 | 7,5 |
| Disolución A (g/L) | 140 | 70 | 70 | 140 | -- |
| Disolución B (g/L) | 10 | 10 | 10 | 20 | -- |
| Sulfuro final en unidad (mg/L) | 1 | 2 | 2 | 2 | 1,75 |
| Remoción (%) | 80 | 80 | 60 | 80 | 75 |
Nota: Fuente propia de la investigación.
remoción de sulfuro (Talaiekhozani, 2016). La formación de sulfuro de hierro es un proceso rápido, demostrado por la creación inmediata de un precipitado negro, el cual no aumenta la toxicidad ni genera subproductos peligrosos (Zhang, 2008).
La reacción del establecimiento de FeS tiene mayor efectividad ante pH neutros (Firer et al., 2008) como los presentados en el periodo de aplicación del sulfato de hierro (6,8; tabla 6). La ecuación 6 muestra la reacción específica al usar sulfato de hierro para oxidar el sulfuro de hidrógeno.
Ecuación 6
En el presente estudio, se midieron concentraciones de 2 mg/L y 1 mg/L de sulfuro total, las cuales, al utilizar la distribución de especies de sulfuro (45 % de H2S a pH 7), se pueden leer como concentraciones residuales de 0,9 mg H2S/L y 0,5 mg H2S/L. Esos resultados concuerdan con el estudio de dosificación de Oviedo et al. (2011), en el cual determinan, como límite de remoción de H2S, 0,5 mg/L. Cabe recalcar que estas concentraciones residuales no se logran eliminar incluso con muy altas dosis de sulfato de hierro. Finalmente, se obtuvo un promedio de 1.8 mg/L de sulfuro que representa una reducción de sulfuros promedio de 79 %, en comparación con la línea base.
De acuerdo con la estequiometría de la reacción a la hora de formarse el sulfuro de hierro, se requieren 4,5 gramos de sulfato de hierro para precipitar un gramo de sulfuro de hidrógeno. Sin embargo, en la práctica, esto difiere. Las dosificaciones reales pueden variar, debido a factores como el pH y concentraciones de fósforo en el agua (Oviedo et al., 2011). Esto dado que la creación de FeS es solo una de las posibles interacciones entre fósforo, azufre y hierro en las PTAR (Hauduc et al., 2019). Sin embargo, las dosis utilizadas en este estudio se consideran acertadas, ya que lograron acercarse a una remoción máxima de H2S.
Adición de BiOWiSH® Odor
En este periodo, la PTAR recibió un caudal mayor al reportado en los otros lapsos del estudio; se observó un THR, en el tanque de homogeneización, menor (7,08 h) al reportado durante la aplicación de las otras medidas (Tabla 7). Dicha condición operacional pudo haber mostrado una afectación positiva en los resultados, durante la colocación del producto, ya que TRH más largos tienen mayor potencial de generar olores desagradables por las condiciones anaeróbicas y ácidas que provoca y viceversa (Lozada y Giraldo, 2019). Sin embargo, en este momento de la investigación, se presentaron pH ligeramente ácidos, con un promedio de 6,6 (tabla 6), por lo que se observa una reducción con respeto al pH del agua de entrada (7,1; tabla 5), lo cual, combinado con un promedio de ORP de -132,39 mV, señala la presencia de una fermentación ácida en la unidad (Environmental, 2007). Por lo tan to, el uso de BiOWiSH® Odor evidencia un comportamiento muy similar al medido en la línea base donde no se aplicó ninguna medida de control de olores.
Adicionalmente, la concentración de los sulfuros se redujo a 3,5 mg/L, correspondiente a 56 % de remoción ligada directamente con la reducción de H2S. Se presume que la concentración de sulfuros es menor a la reportada en la línea base, por la adición de microorganismos, micronutrientes y activadores de procesos metabólicos encontrados en el producto comercial (BiOWiSH® technologies, 2006); no obstante, se desconoce los grupos bacterianos específicos utilizados en el cultivo. Ya que se ha reportado su efectividad en alcantarillados con altos niveles de H2S (Jiang, 2017), es recomendable realizar pruebas adicionales, con el fin de profundizar en su mecanismo de remoción y garantía en la reducción de olores en tanques de homogeneización. Dichas pruebas pueden apoyarse en la adaptación de la dosis y el tiempo de activación del producto, basados en los TRH de los tanques de almacenamiento.
Tendencias del pH y ORP durante la aplicación de las medidas de control
En la figura 4, se presentan los resultados de la correlación de los parámetros pH y ORP, durante la aplicación de las medidas de control de olores, los cuales se posicionaron a escala sobre el diagrama de dispersión de Pourbaix Oliveira et al. (2017), donde se describe la distribución de las especies de sulfuro (ORP en función del pH) en condiciones de equilibrio en sistemas hídricos. Dicha representación tiene como objetivo valorar si las medidas de control aplicadas desplazan las condiciones de la unidad lejos de la zona del diagrama gobernada por el H2S, recordando que este es la única especie de tal diagrama que puede ser transferida a la fase gaseosa y causar emisiones de olores ofensivos (Talaiekhozani, 2016).
Nota: Adaptación de Oliveira et al., 2017, con datos propios de esta investigación.

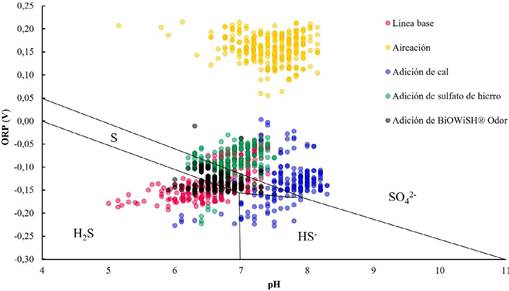

Figura 4 Comportamiento del tanque de homogeneización en los periodos del estudio de medidas de control de olores, en contraste con el diagrama de las especies de azufre en el agua
Se puede observar que los periodos con mayor densidad de puntos en la zona gobernada por el H2S son la línea base y adición de BiOWiSH® Odor. Por otro lado, las medidas de adición de cal y adición de sulfato de hierro, debido a cambios en el pH y en el ORP, se alejan de la especie H2S. Ambos periodos tienen escasos puntos en la zona gobernada por el H2S. Por su parte, la adición de cal se desplaza hacia SO4 y HS-, mientras el periodo de agregado de sulfato de hierro se moviliza hacia azufre elemental y sulfato. Estos lapsos tienen un potencial de emisión de H2S menor al de la línea base y al de aplicación de BiOWiSH Odor. Finalmente, el periodo de aireación es el que tiene condiciones de pH y ORP más alejadas a la zona gobernada por H2S. La totalidad de los puntos se encuentra en la zona de la especie SO42. Es el momento con condiciones más favorables, con menor potencial de producir emisiones de H2S. En orden creciente de potencial de emisión de H2S, se encuentran aireación, adición de cal y adición de sulfato de hierro, línea base y adición de BiOWiSH® Odor.
Sulfuro disuelto total medido antes y durante la aplicación de las medidas de control
En todos los periodos de aplicación de medidas de control de olores, se reportó una mengua en la concentración de sulfuros disueltos totales. Como se presenta en la figura 5, el orden decreciente la concentración de sulfuro es aireación, adición de cal, adición de sulfato de hierro y, finalmente, adición de BiOWiSH®.
En el caso de la aireación, se removieron y previnieron sulfuros disueltos. Se presenta remoción, ya que el agua de entrada de la PTAR reportó un promedio de 0,6 mg/L, mientras que la unidad en el periodo de aireación mostró concentraciones menores (< 0,2 mg/L). Las medidas de adición de cal, sulfato de hierro y BiOWiSH® Odor disminuyeron la concentración de sulfuro en función de la línea base.
Nota: Fuente propia de la investigación

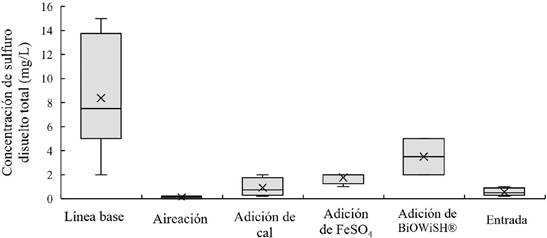

Figura 5 Concentración de sulfuro total en los periodos del estudio con medidas de control de olores
A partir de los resultados y del funcionamiento teórico de las medidas, se asume que, en el caso de la aireación, se inhibe la actividad de las bacterias reductoras de sulfato y oxidación química del sulfuro; la adición de cal causó una oxidación química del sulfuro en el agua; y, en el agregado de sulfato de hierro, el sulfuro precipitó en forma de FeS. Finalmente, en la adición de BiOWiSH® Odor, el cambio es característico de las propiedades presentes en el producto comercial.
Percepción humana del olor a partir de encuestas
La percepción humana del olor es un criterio esencial de la eficacia de una medida de control de olores en aguas residuales Jiang, 2017); las respuestas son influenciadas por la detección y percepción de los encuestados. La figura 6 y figura 7 presentan los resultados de la encuesta utilizada antes y durante la aplicación de las cuarto medidas,
Nota: Fuente propia de la investigación.

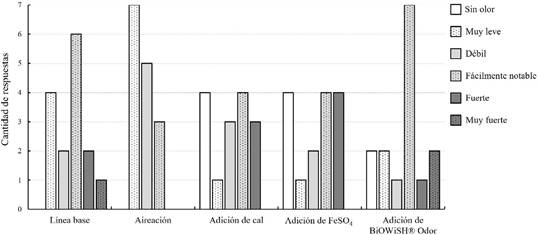

Figura 6 Frecuencia de intensidad del olor para cada uno de los periodos de aplicación de medidas de control
Nota: Fuente propia de la investigación.

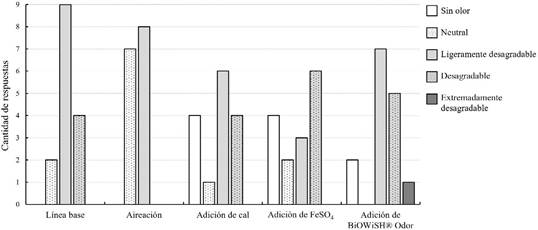

Figura 7 Frecuencia de ofensividad del olor para cada uno de los periodos de aplicación de medidas de control.
con el fin de relacionar la efectividad de los parámetros fisicoquímicos anteriormente monitoreados, con respecto a la percepción al olor. Las contestaciones están basadas en cómo el individuo percibe la intensidad del olor y qué tan ofensivo lo considera.
De esa manera, la aireación fue la que mostró mayor diferencia en todos los parámetros fisicoquímicos estudiados, concordó con los resultados de la encuesta, en la cual, para el criterio de intensidad, sobresalen las categorías “muy leve” y “débil”, seguidas solo por “fácilmente notable”; mientras que de ofensividad resaltan únicamente las categorías más bajas: “neutral” y “sin olor” (fi gura 8). Al comparar el resto de las medidas aplicadas con la línea base, una vez más, se observaron diferencias significativas solo con respecto a la aireación, con la cual los valores en las variables intensidad y ofensividad son menores al resto de los periodos.
A pesar de que la adición de cal, adición de sulfato de hierro y adición de BiOWiSH® Odor generaron una disminución de sulfuro total y del H2S, no mostraron un cambio significativo en ninguna de las categorías de percepción del olor, basado en las variables intensidad y ofensividad del olor. Al igual que en la línea base, todas muestran presencia de la categoría de ofensividad “desagradable” con una intensidad de “fuerte” a “muy fuerte”. Esto puede ser debido a que la mitigación de H2S es un tema ampliamente recopilado y central en la problemática de olores, sin embargo, su control no asegura la disminución de la intensidad y ofensividad de estos (Suffet et al., 2007).
Al categorizar los grupos encuestados en estudiantes y trabajadores, se encontró una diferencia significativa en la percepción de los grupos, en torno a la intensidad y ofensividad bajo las mismas condiciones (figura 8). Los trabajadores reportaron una baja intensidad y ofensividad del olor, mientras que los estudiantes encontraron los hedores mucho más intensos y ofensivos. Esto pudo darse por las características y el contexto de los encuestados que influencian la percepción del olor (Van Harreveld, 2001), ya que los estudiantes realizan la visita aleatoriamente y los trabajadores están más habituados.
Nota: Fuente propia de la investigación

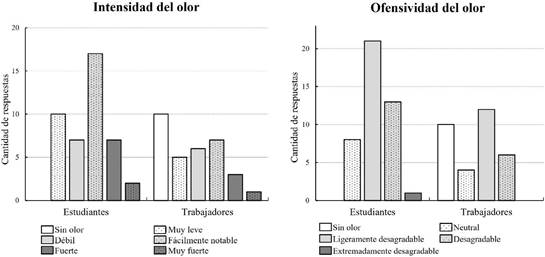

Figura 8 Frecuencia de intensidad (izquierda) y ofensividad (derecha) del olor para los estudiantes y trabajadores
El tono hedónico del olor está relacionado positivamente con la familiaridad de este (Seo et al., 2008). Gamonal y Sota (2021) aluden al fenómeno de fatiga odorífica, en la cual los pobladores expuestos re petitivamente a un mismo hedor disminuyen su sensibilidad ante él. Todos estos factores (familiaridad, edad, capacitación y sensibili dad) pueden verse involucrados en las diferencias en ofensividad e intensidad por parte de los encuestados. A pesar de esta diferencia en percepción de olores, no se recomienda priorizar una perspectiva sobre otra.
Caracterización por medio de ruedas de olor
Los olores de aguas residuales son fuentes de hedores complejas y los seres humanos suelen tener grandes dificultades para identificar odorantes específicos. Esta complejidad se hace insuperable a medida que aumenta la de la fuente de olor (Jinks y Laing, 1999). Por esta razón, las ruedas de olores son herramientas útiles para su caracterización o identificación.

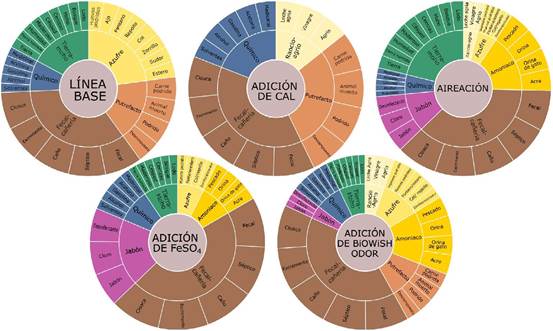

Como parte los productos de la investigación se adaptaron de la literatura ruedas de olor, con el objetivo de identificar lo percibido antes y durante la aplicación de las medidas de control; las respuestas se pueden observar en la figura 9. En todas las ruedas de olores generadas en el estudio, se encuentra el grupo “fecal-cañería”. Los compuestos escadol e indol son frecuentemente asociados con un olor fecal, son percibidos y reconocidos a bajas concentraciones (Zhou et al., 2016); sin embargo, no se tiene evidencia de que sean los odorantes responsables, por lo que las respuestas en la categoría “fecal” pueden deberse a las influencias visuales y al contexto durante la realización de la encuesta.
La disminución de las concentraciones de sulfuro disuelto en el agua del tanque de homogeneización es acompañada por menor frecuencia del grupo de “azufre”, en comparación con la línea base. No obstante, no se encuentra una relación lineal. Esto es, en parte, por la dificultad de identificación de olores específicos, variaciones en las percepciones olfativas de los participantes y porque el H2S no es el único odorante con la etiqueta de “azufre”. Suffet et al. (2007) mencionan que, aunque muchas veces el H2S se utiliza como sustituto de todos los olores a azufre, su umbral de detección no es tan bajo como el de muchos otros compuestos de azufre en las aguas residuales.
Conclusiones
En el estudio de las condiciones del agua residual cruda, se pudo determinar que el pH, DO, ORP y la temperatura no presentaron variaciones significativas a lo largo de los periodos valorados. Esto permitió comparar los resultados de cada medida aplicada con la línea base, de manera precisa y confiable. En la línea base, se observó un régimen anaerobio y reductivo, con una alta concentración de sulfuros disueltos y un pH ligeramente ácido. Estas características se atribuyeron a la reducción biológica de sulfato y la fermentación ácida. Según los parámetros pH, ORP y concentración de sulfuros, la eficacia de las medidas de control de olores aplicadas en esta investigación se puede organizar en el siguiente orden: aireación, adición de cal, adición de sulfato de hierro y, finalmente, la adición del producto comercial BiOWiSH® Odor.
Respecto a la aplicación de las medidas, el proceso de mantener aireada la unidad homogeneizadora hasta 1 mg/L de DO aseguró un ORP positivo e indujo un régimen oxidativo y aerobio, lo que llevó a disminuir la concentración de sulfuros disueltos, debido a la inhibición de las bacterias reductoras de sulfato y la oxidación química; esto deriva en concentraciones de sulfuros, en la unidad, menores que las del agua de entrada. En el periodo de adición de cal, la concentración de sulfuros, dada la oxidación química del elemento, se vio disminuida y sugiere que el aumento del pH generó un desplazamiento del equilibrio hacia la especie HS-, por lo que disminuyó significativamente la emisión de H2S. Del mismo modo, con la adición de sulfato de hierro en la unidad, se logró bajar las concentraciones residuales cercanas al límite teórico de remoción, ya que el sulfuro precipitó en forma de FeS. Durante la adición de BiOWiSH® Odor, el decrecimiento de la concentración de sulfuros se le atribuye a un posible grupo de microorganismos presentes en el producto comercial. Sin embargo, se desconoce el principal mecanismo biológico que ocurre en el tanque de homogeneización.
Las encuestas de percepción de olor mostraron que la medida de control de hedores mediante aireación logró disminuir la intensidad y ofensividad del olor respecto a la línea base, demostrando su efectividad para mitigar lo descrito como desagradable. Por el contrario, la falta de cambio en la percepción del olor durante los periodos de la adición de cal y de sulfato de hierro indica que ambas estrategias no son seguras para el control de los hedores producidos en la unidad en estudio. Además, tales tácticas sugieren que los odorantes problemáticos emitidos en la unidad no se limitan únicamente al H2S, lo que podría requerir enfoques de mitigación adicionales para abordar este problema de manera integral.
Agradecimiento
B. R. C. agradece al personal de la Planta de Tratamiento de Aguas Residuales de la Universidad de Costa Rica, Finca 2, por permitir el acceso a sus instalaciones y acompañamiento en el muestreo; y al Grupo PROAMSA, por las gestiones administrativas.
