Introducción

^{Sapper (1905}) señala la presencia de conglomerados en las cercanías de la localidad llamda Suretka, ) señala la presencia de conglomerados en las cercanías de la Milla 44, mencionando el buzamiento de los conglomerados. Por su parte ^{Berry (1921}) lo refiere como conglomerado Suretka. ^{Paris (1953}) refería esta formación como predominantemente conglomerática y piroclástica, asociada en su parte basal con coladas y brechas basálticas en el área Reventazón - Chirripó. ^{Dengo (1962}) describe una sección vulcanogénica en el Río Pey y en el área de su desembocadura en el Río Telire, consistente en coladas de basaltos afaníticos intercalados con brechas, coladas brechosas y tobas en menor proporción. Por su parte ^{Campos (1987}) indica que gradan lateralmente a las limolitas calcáreas, lutitas y calizas arrecifales de la formación Limón de edad Pleistoceno-Holoceno. ^{Rojas (1996}) menciona que aflora en los ríos Siquirres, Pacuare, Pacuarito y Cimarrones y en las quebradas La Planta, Cabros y Seca con un espesor medido de 500 m. Otros autores que han realizado investigaciones sobre esta formación son ^{Cervantes y Soto (1988}). Por su parte ^{Bottazzi (2016}, pág. 32) describe a la formación Suretka como conglomerados y brechas polimícticas (de diferente composición) y areniscas medias con cemento silicio dispuestos en bancos de decenas de metros de espesor asociados a un ambiente aluvial. Su contacto inferior es transicional con la formación Río Banano y discordante con las formaciones Senosri y Uscari. Se interdigita con las formaciones volcanogénicas del Cuaternario (Bottazzi et al, 1994).

El objetivo del presente trabajo es la identificación de facies sedimentarias de la formación Suretka incluyendo: descripción litológica, estructuras sedimentarias, caracterización petrográfica y correlaciones estratigráficas para su respectivo análisis y discusión con respecto a su génesis y contexto tectónico-sedimentario de depositación en los alrededores de Siquirres cuenca de Limón Sur. El área de estudio abarcó los alrededores del Río Reventazón desde el sitio de presa de la Planta Hidroeléctrica Reventazón hasta la intersección del río con la ruta 32, así como diferentes quebradas afluentes al río como lo son la quebrada Rubio, Borrachos, Tres Amigos, Casa de Máquinas y Guayacán. (Fig. 1). Esta investigación se restringe a la descripción de las facies de la formación Suretka de forma local para el área de estudio. La metodología de trabajo consistió en la revisión de antecedentes en la literatura incluyendo la Revista Geológica de América Central (por ejemplo ^{Denyer et al.,1987}) e informes internos del Instituto Costarricense de Electricidad (^{Cerdas, 2000}; ^{Arias, 2007}), el estudio de afloramientos de roca en galerías, excavaciones y quebradas, así como el estudio de los núcleos de roca en perforaciones de tipo sacanúcleos realizadas como parte de la construcción de la Planta Hidroeléctrica Reventazón.

Facies

De forma general se identificaron un total de 3 facies en los diferentes sectores estudiados.

Facies de Conglomerado

Corresponden con la presencia de bloques redondeados a subredondeados inmersos en una matriz limo arenosa de color café. Se incluyen conglomerados gruesos compuesto por bloques con tamaño variable entre 1 y 4 m y conglomerados medios compuesto por bloques con tamaño variable entre 15 cm y 1 m (Fig. 2 A y 2 B).

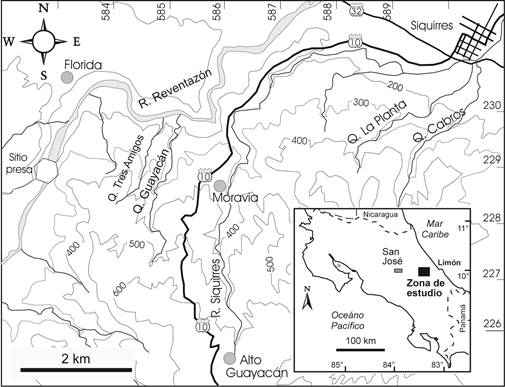

Fig. 1: Ubicación del área de estudio de la formación Suretka.

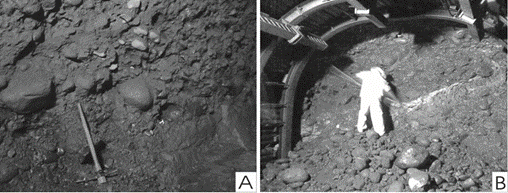

Fig. 2A: Conglomerado grueso. 2B Conglomerado medio.

Fig 3A: A) Fragmentos líticos volcánicos (LV) de color pardo oscuro con presencia de cristales de clinopiroxenos (Cpx) y magnetita (Mgt) con matriz alterada (Mx alterada), dentro de una matriz fina y pequeñas oquedades rellenas parcialmente de arcillas (Ar) B). B) Fragmento de textura holocristalina-intergranular hasta subofítica y con cristales de plagioclasa (Plag), magnetita (Mgt), clinopiroxeno (Cpx). Algunos minerales están transformados a arcillas (Ar). C). Fragmento lítico de un basalto alcalino (Fm. Guayacán) con cristales de olivino iddingsitizado (Ol), plagioclasas (Plg) y magnetita (Mgt). Alrededor hay presencia de arcillas (Ar). D). Fragmento lítico andesítico (LV) con textura porfirítica, abundantes fenocristales de plagioclasa (Plag), magnetita (Mgt), biotita (Bi) y matriz arcillosa (MxAr)

Fig. 4: A) Estratificación en el conglomerado en el talud de margen derecha del sitio de presa Reventazón. B) Orientación de clastos en el talud de margen izquierda del sitio de presa.

Fig. 5A: Conglomerado fino con escaza cantidad de matriz. B) Conglomerado muy fino con gradación inversa hacia un conglomerado medio. C) Lente de arenisca en talud MI del sitio de presa del PHR de 1,5 m de espesor. D) Lente de arenisca menos litificado.

Fig. 6A: Laminación paralela en lente de arenisca en la Galería 140 MI de la planta hidroeléctrica Reventazón. 6B) Laminación cruzada en núcleo de perforación de lente de arenisca.

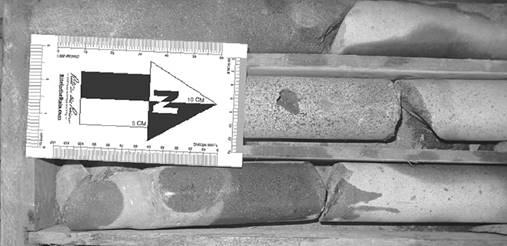

Fig. 7: Lente de toba en núcleo de perforación.

Fig. 7: A) y B) Contacto inferior de Fm Suretka con Fm Guayacán en excavaciones subterráneas y taludes del sitio de presa de la planta hidroeléctrica Reventazón. C) Contacto superior con Fm Doán en talud de vertedero de excedencias de planta hidroeléctrica Reventazón. D) Bloque de conglomerado inmerso en la formación Doán.

Fig. 8: A) Parte de columna estratigráfica típica de un ambiente de depositación subáereo donde destacan grande bloques soportados por matriz y mal graduados. (Modificado de ^{Boggs, 2009}). B) Fotografía de facie de conglomerado donde se aprecia un depósito mal graduado con megabloques correlacionable a un ambiente de depositación subáereo.

Fig. 9: A) Gradación inversa facies de conglomerados finos a medios. B) C) y D) Facies de areniscas intercalados con depósitos de guijarros correspondiente a un ambiente de abanico aluvial en su parte media con presencia de barras longitudinales o de punto en un sistema meándrico.

La matriz en la mayor parte de los casos representa entre un 20 y un 40% del volumen y se compone principalmente de arena gruesa a limos y arcillas. Microscópicamente se destaca la presencia de plagioclasas, piroxenos, hornblenda verde, olivinos, los cuales corresponden con la misma génesis de los clastos volcánicos del conglomerado. Adicionalmente en la matriz se nota la presencia de arcilla (15-20%) de color café, la cual contribuye a la adherencia entre los granos de la matriz, no se identificó presencia de cemento silicio, el cual es mencionado por otros autores. Está ausencia de cemento estaría relacionada con el ambiente de depositación de la facie que se analiza en detalle en el apartado de discusión. Los líticos existentes son de composición variada, sobresalen líticos volcánicos (LV en Fig. 3A) y con formas redondeadas, flotando en una matriz fina parda con presencia de cristales. (Fig. 3B). También es común la presencia de abundantes fragmentos líticos volcánicos típicamente andesíticos en algunas ocasiones con cierto grado de alteración. (Fig. 3 C), de textura porfirítica con fenocristales idiomórficos de plagioclasa, augitas y opacos en una mesostaza hipocristalina rica en opacos finos y microlitos de plagioclasa. También se logran identificar fragmentos líticos de basaltos olivínicos alcalinos, típicos de la Formación Guayacán (Fig. 3D). Otro tipo de fragmento lítico presente parece corresponder a intrusivos de carácter más bien básico dada su composición mineralógica y sus rasgos texturales.

El contacto entre bloques varía entre contactos planares, puntuales y bloques flotantes, lo que se evidencia a lo largo de la formación como estratos de conglomerados soportados por matriz así como soportados por clastos entre ellos. Con base en ^{Boggs (2009}) petrológicamente se caracterizan como conglomerados epiclásticos extraformacionales y dado que la mayor parte de bloques corresponden a una misma litología pueden ser clasificados como conglomerados monomícticos, más detalladamente a partir de la composición de sus clastos clasifican como conglomerados petromícticos andesíticos-basálticos.

La principal estructura sedimentaria dentro de las facies de conglomerado corresponde a la estratificación (Fig. 4A). Esta varía significativamente a lo largo de la formación, registrándose intercalaciones centimétricas (10 a 30 cm) de estratos de conglomerados con contactos bien definidos hasta estratos métricos y decamétricos de conglomerado de apariencia masiva y mal graduados. A lo largo de la formación es común la presencia de estructuras registradas como lentes de guijarros (sin matriz) asociados a algún proceso de depositación particular. De igual manera es posible observar gradaciones normales e inversas en los depósitos de conglomerados. Otra estructura identificada en varios afloramientos expuestos en taludes labrados en forma natural por la acción erosiva del río Reventazón es la orientación de clastos elongados (Fig. 4B). De forma general la dirección de buzamiento de estas facies en la zona de estudio es hacia el NW con ángulos de buzamiento variable entre 15° y 20°.

Relaciones Estratigráficas

En los alrededores de Siquirres la formación Suretka sobreyace a los flujos lávicos de la formación Guayacán, el contacto es relativamente concordante con cierto grado de irregularidad y erosión (Fig. 8A). Además se identificó el contacto entre una lava alterada y el conglomerado marcando la etapa final del vulcanismo de la formación Guayacán (Fig. 8B) y el inicio de la depositación de la formación Suretka. Varios afloramientos de este contacto se identificaron en galerías de investigación del sitio de presa Reventazón. Por su parte el contacto superior de la unidad se presenta con los debris avalanche asociados a la formación Doán (Fig. 8C). Por la génesis de formación del debris avalanche, al registrarse evidencia de rampas de avance del movimiento de estos flujos se observa como el mismo erosionó e inclusive incorporó fragmentos métricos de conglomerado al debris avalanche (Fig. 8D). Particularmente en el área de estudio no se observó contacto de la formación Suretka con rocas sedimentarias más antiguas de la cuenca de Limón Sur como es el caso de la formación Río Banano y Uscari. El espesor total medido de la formación en el área de estudio varía entre 90 m y 120 m.

Discusión

^{Campos (1987}), ha interpretado estos depósitos como depósitos de fan delta. ^{Botazzi et al (1994}) identificaron facies de tipo estuario y fluvial. ^{Taylor (1975}), Campos (1987) y Botazzi et al., (1994) le atribuyen una edad Plioceno Tardío a Reciente. Según Linkimer y Aguilar en ^{Denyer y Kussmaul; 2000}, estas rocas indican el inicio de una sedimentación en un ambiente continental y su depositación está relacionada a la erosión intensa de materiales volcánicos y transporte de rocas de la Cordillera de Talamanca debido al levantamiento de la misma partir del MiocenoSuperior, acumulándose espesores de hasta 2000 m de sedimentos de tipo aluvial y coluvial al pie de la cordillera (^{Denyer, Alvarado y Aguilar 2000} en Denyer y Kussmaul, 2000).

A partir del análisis de las facies principalmente de conglomerados es posible determinar un ambiente de depositación subaéreo para la formación Suretka asociado a flujos de detritos y abanicos aluviales. En este ambiente es común la presencia de bloques de gran escala, soportados por matriz y mal graduados (Figs.9 A y B).

De igual manera es común la presencia de gradaciones inversas y estratificación poco desarrollada con delgadas capas de arenas intercaladas (Fig. 10A). Bottazzi (2016) describe para la cuenca de Limón Sur específicamente para las sucesiones sedimentarias continentales facies de conglomerados como parte de ambientes de abanicos aluviales proximales con características similares a las facies de conglomerados descritas en esta investigación.

Las facies asociadas a zonas de lentes de areniscas con presencia de estratificaciones más finas (conglomerados finos) corresponden con facies asociados probablemente a zonas de canales (ambiente fluvial) por los cuales fluyeron ríos durante la depositación regional de estos abanicos aluviales. Esto coincide con diferentes autores tales como ^{Fernández et. al. (1994}) el cual menciona que la formación Suretka se encuentra en la megasecuencia D, que representa el último relleno de la cuenca en donde los sedimentos más jóvenes de esta secuencia son depósitos progradantes de abanicos aluviales de edad Plio-Pleistoceno. De igual manera Bottazzi (2016) describe zonas de abanico aluviales medios con características de procesos sedimentarios meándricos con formación de barras longitudinales o de punto que coinciden de buena manera con lo descrito para las facies de lentes de arena e intercalaciones de conglomerados finos de esta investigación.

Adicionalmente se interpreta que en los períodos de depositación de las facies sedimentarias de la formación de Suretka, los canales fluviales distribuían los materiales arrastrados desde las áreas fuente (zonas montañosas de erosión) y cada vez que acontecían eventos de gran energía asociados a períodos de abundantes lluvias, ocurría la depositación enérgica y caótica de flujos de detritos redondeados de tamaño métrico a decimétrico. Por su parte en los períodos intermedios, de mayor tranquilidad climatológica, dominaba la sedimentación caracterizada por granulometrías finas y más retrabajadas, típicas de los depósitos de canal (Fig. 10 B, C y D). Los cuales podían ser totalmente erosionados durante el siguiente episodio de depositación masiva o en algunos casos ocurrió una erosión parcial y sepultamiento de los mismos quedando integrados a la secuencia sedimentaria. De igual manera se interpreta que durante estos periodos de calma coexistía de manera ocasional una actividad volcánica que permitió la sedimentación de las facies relacionadas con lentes de tobas.

Con respecto al ambiente tectónico de sedimentación se concuerda con los expuesto por ^{Brandes et al. (2007a} y ^2007b) quienes interpretan que la depositación de estos conglomerados se llevó a cabo en cuencas de tipo “piggy back basin” desarrolladas como consecuencia de un esfuerzo compresivo que ha variado muy poco tal como lo indican ^{Denyer et al. (1994}) desde el paleógeno hasta el cuaternario.

Lo anterior en desacuerdo con lo mencionado por Cervantes y Soto (1988) los cuales mencionan un régimen distensivo en el sector de Siquirres, contrario a lo analizado en este estudio donde se evidencia notoriamente un patrón compresivo en el área que inclusive afecta con desplazamientos inversos y estructuras de pliegues a la formación Suretka y Dóan. Este patrón tal como lo menciona ^{Campos (1987}) es probable que varié a un sistema de fallas transcurrentes hacia la parte media-alta de la cuenca en donde los macizos volcánicos empiezan a tener una influencia importante en la variación de la orientación de esfuerzos. Finalmente se concluye dentro de un contexto tectónico y geológico regional que los facies analizadas corresponden a la zona de transición entre la sección alta y media de un abanico aluvial.
